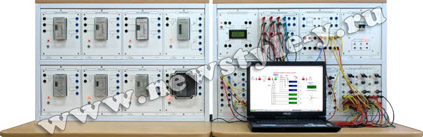

Лабораторный комплекс «Релейная защита», исполнение стендовое компьютерное (РЗ-СК)

Арт.: УП-241

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Габариты 1750×1500×650 мм. Масса не более 180 кг

Питание: 220 В

Представляет собой набор физических реле тока типа РСТ, напряжения типа РСН, времени типа РВ, направления мощности типа РБМ, а также физические модели реле тока с ограниченно-зависимой выдержкой времени типа РТ-80, дифференциального реле тока типа ДЗТ-11 и реле сопротивления типа КРС-1, из которых собираются релейно-контактные схемы защит.

Защищаемые электроэнергетические объекты (линии электропередачи, силовые трансформаторы и т.д.) представлены в виде математических моделей, выполненных на базе персонального компьютера, снабженного модулем ввода-вывода аналоговых и дискретных сигналов.

Модуль ввода-вывода позволяет получить физические сигналы токов и напряжений с измерительных трансформаторов тока и напряжения, реализованных в моделях защищаемых объектов, а также, обеспечивает возможность подключения элементов вторичных цепей, электромагнитов отключения и блок-контактов выключателей. Также, модуль ввода-вывода может использоваться как универсальный источник токов и напряжений для испытания отдельных видов реле.

Стенд позволяет изучить принципы действия, методики настройки и снятия характеристик реле различного типа, изучить типовые схемы соединения обмоток измерительных трансформаторов тока и обмоток реле, изучить типовые релейно-контактные схемы и принципы расчета уставок устройств релейной защиты.

Состав:

• Модули:
  • питание стенда
  • измерительный
  • ввода-вывода
  • оперативного тока
  • реле тока (3 шт.)
  • реле напряжения (3 шт.)
  • реле времени
  • реле направления мощности
  • реле тока типа РТ-80
  • дифференциального реле типа ДЗТ-11
  • реле сопротивления типа КРС-1
  • дополнительных реле (2 промежуточных реле, 2 указательных реле, 1 реле времени)
• Персональный компьютер/ноутбук
• Программное обеспечение (компакт-диск)
• Лабораторный стол (2 шт.)
• Комплект соединительных проводов и силовых кабелей
• Методические указания
• Техническое описание

Перечень лабораторных работ

• Изучение элементной базы и принципов действия реле

1. Испытание реле тока
2. Испытание реле напряжения
3. Испытание реле времени
4. Испытание реле тока с ограниченно-зависимой выдержкой времени
5. Испытание реле направления мощности
6. Испытание дифференциального реле тока
7. Испытание реле сопротивления

• Изучение схем и принципов действия защит

1. Токовая отсечка линии электропередачи
2. Максимальная токовая защита линии электропередачи с независимой выдержкой времени
3. Максимальная токовая защита линии электропередачи с пуском по напряжению
4. Максимальная токовая защита линии электропередачи с ограниченно-зависимой выдержкой времени
5. Токовая направленная защита линии электропередачи
6. Дифференциальная защита трансформатора
7. Дистанционная защита линии электропередачи
8. Токовая защита трансформатора (ТО, МТЗ, защита от перегрузки)
