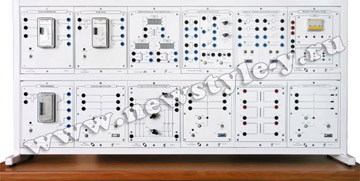

Лабораторный комплекс «Основы релейной защиты и автоматики», исполнение настольное ручное (ОРЗиА-НР)

Арт.: УП-590

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Габариты 1260×650×400 мм. Масса 60 кг

Питание: 3×380 В, 3×220 В

Представляет собой физическую трехфазную модель распределительной сети, содержащую модель линии электропередачи, силовой трансформатор, трехфазную сеть, трехполюсные выключатели, измерительные трансформаторы тока и напряжения, промышленные статические реле тока, напряжения и времени.

Стенд позволяет изучить типовые релейно-контактные схемы устройств защиты и автоматики электроэнергетических объектов, таких как токовая отсечка, максимальная токовая защита с независимой выдержкой времени, продольная дифференциальная защита, автоматическое повторное включение и автоматическое включение резерва.

Состав:

• Модули:
  • питание стенда
  • трехфазной сети
  • линии электропередач
  • однофазных трансформаторов
  • выключателя (2 шт.)
  • управления выключателем
  • реле тока
  • реле напряжения
  • реле времени
  • дополнительных реле
  • измерительных трансформаторов тока и напряжения
• Внешний трехфазный трансформатор (при питании 3×380 В)
• Каркас
• Комплект соединительных проводов и силовых кабелей
• Методические указания
• Техническое описание

Перечень лабораторных работ

• Релейная защита в электроэнергетических системах

1. Токовая отсечка линии электропередачи
2. Максимальная токовая защита линии электропередачи с независимой выдержкой времени
3. Максимальная токовая защита линии электропередачи с пуском по напряжению
4. Продольная дифференциальная защита линии электропередачи
5. Дифференциальная защита трансформатора

• Автоматизация электроэнергетических систем

1. Автоматическое повторное включение линии электропередачи
2. Автоматическое повторное включение трансформатора
3. Автоматическое включение резерва питающего присоединения
