Типовой комплект учебного оборудования «Электробезопасность в системах электроснабжения до 1000 В» (БЖД-06/2)

Арт.: УП-641

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

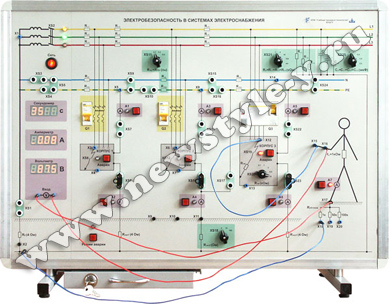

Стенд позволяет исследовать опасность поражения человека электрическим током в различных электрических сетях до 1 кВ и оценить эффективность средств заземления, зануления и защитного отключения при защите от поражения электрическим током.

Действующая модель трехфазной сети, выполненная на безопасном для обучаемых напряжении. В качестве источника используется генератор трехфазного напряжения.

Область применения и технические возможности:

• для проведения лабораторных занятий в высших и средних профессиональных учебных заведениях при изучении курса «Безопасность жизнедеятельности»;
• моделируются сети с системой заземления TN-C, TN-S, TN-C-S, TT, IT;
• моделируются различные сопротивления и емкости изоляции фазных проводов сети, сопротивления участков нулевого рабочего и нулевого защитного проводников, сопротивления повторных заземлителей и сопротивление замыкания фазного провода на корпус электроустановки;
• модель человека с различными значениями сопротивления обуви и пола;
• три потребителя электроэнергии, два из которых подключены к сети через автоматические выключатели с защитой от сверхтоков, и один через дифференциальное устройство защитного отключения;
• встроенный цифровой вольтметр позволяет измерять фазное напряжение сети относительно земли, напряжение на корпусах приемников и напряжение, приложенное к человеку;
• встроенный цифровой амперметр позволяет измерять токи в различных точках сети и ток через тело человека;
• встроенный секундомер измеряет время срабатывания автоматических выключателей от сверхтоков и время срабатывания дифференциального устройства защитного отключения;
• показания приборов соответствуют значениям параметров в реальной сети.

Технические характеристики

Предлагаемые лабораторные работы и методические рекомендации по их проведению:

• Действие электрического тока на человека при прямом и косвенном прикосновении его к частям, находящимся под напряжением.
• Меры защиты от поражения электрическим током (защитное заземление, защитное зануление, защитное отключение).
• Защита человека от поражения электрическим током в электроустановках до 1 кВ с системами заземления TN-C, TN-S, TN-C-S.
• Защита человека от поражения электрическим током в электроустановках до 1 кВ с системой заземления TT.
• Защита человека от поражения электрическим током в электроустановках до 1 кВ с системой заземления IT.
• Исследование характеристик устройств автоматического отключения питания при сверхтоках и устройств защитного
