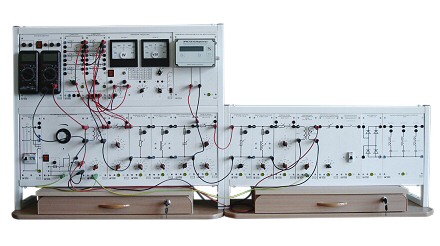

Однолинейная модель распределительной электрической сети с измерителем показателей качества электроэнергии ЭЭ1-ОРСК-Н-К (Настольное исполнение, компьютеризованная версия)

Арт.: УТ-26

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Назначение
Предназначен для проведения лабораторных занятий по курсам «Электроэнергетика», «Установившиеся процессы в электроэнергетических системах», «Режимы работы электрооборудования станций и подстанций», «Электроэнергетические системы и сети».

1. Установившиеся режимы распределительной электрической сети.

• Измерение параметров установившегося режима работы электрической сети с односторонним питанием.
• Измерение параметров установившегося режима работы электрической сети с двусторонним питанием.

2. Контроль качества электрической энергии в однофазной сети.

• Измерение показателей качества электрической энергии в однофазной сети напряжением 220 В.
• Просмотр и оформление результатов измерения показателей качества электрической энергии с помощью персонального компьютера.

3. Управление качеством электрической энергии.

• Встречное регулирование напряжения.
• Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
• Регулирование напряжения путем продольной компенсации реактивной мощности с помощью конденсаторной батареи.
• Снижение уровня генерации высших гармоник тока путем замены однополупериодного выпрямителя на двухполупериодный в схеме питания нагрузки постоянным током.
• Компенсация высших гармоник тока с помощью фильтрокомпенсирующего устройства.

Комплектность

1. Однофазный источник питания
2. Активная нагрузка
3. Модели линии электропередачи
4. Устройство продольной емкостной компенсации
5. Емкостная нагрузка
6. Регулируемый автотрансформатор
7. Выпрямитель
8. Индуктивная нагрузка
9. Коммутатор измерителя мощностей
10. Однофазный трансформатор
11. Фильтрокомпенсируюшее устройство
12. Измеритель мощностей
13. Блок мультиметров
14. Измеритель показателей качества электроэнергии
15. Набор аксессуаров
16. Руководство по выполнению базовых экспериментов (1 том): «Однолинейная модель распределительной электрической сети с измерителем показателей качества электроэнергии»
17. Сборник руководств по эксплуатации компонентов аппаратной части комплекта
18. Компакт-диск с программным обеспечением
