- большой и удобный предметный столик (250×250 мм);
- планахроматические LWD (Long Work Distance) объективы;
- возможность быстрой смены метода исследования (светлое поле/поляризованный свет);
- широкопольные окуляры;
- тринокулярная насадка.
Металлографический неинвертированный цифровой комплекс МЕТ 3 предназначен для работы в светлом поле в отраженном свете (для наблюдения непрозрачных отражающих свет объектов, например шлифов металлов или руд), а также позволяет проводить исследования по методу простой поляризации. Объективы с большими рабочими расстояниями, отличные окуляры с расширенным рабочим полем, простая смена методов исследований, большой и удобный стол (250×250 мм), в базовом комплекте набор светофильтров.
Насадка
Цифровой металлографический микроскоп МЕТ 3 комплектуется тринокулярной насадкой с плавным регулированием межзрачкового расстояния в диапазоне 51-78 мм и диоптрийной подстройкой от -5 до +5 дптр. Насадка имеет угол наклона 30 градусов. Тринокулярный выход позволяет подключать фото- или видеоустройства и вести съемку объектов исследований без дополнительных трансформаций корпуса и самой насадки.
Объективы
В комплекте поставляются 5 LWD (Long Work Distance) Plan объективов, с увеличениями/аппертурой: 5х/0.12, 10х/0.25, 20х/0.40, 40х/0.65, 80х/1.25. Объективы оснащены специальными подпружиненными головками, что предохраняет их и микропрепарат от повреждений на малых рабочих расстояниях.
Револьверное устройство
Цифровой металлографический комплекс МЕТ 3 оснащен 5-гнездным револьверным устройством, обеспечивающим легкую смену и точную фиксацию объективов относительно оптической оси.
Окуляры
В стандартной комплектации металлографического комплекса МЕТ 3 две пары окуляров с расширенным полем зрения: увеличением 10x и диаметром поля зрения 20 мм, и увеличением 16х и диаметром поля зрения 12 мм. Для проведения измерений исследуемых образцов, в комплекте с объект-микрометром, поставляется окуляр со шкалой (увеличение 10х), также с расширенным полем зрения.
Предметный столик

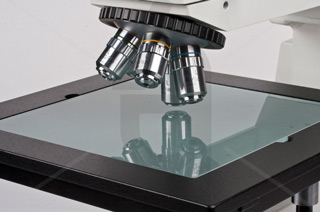

Большой, 250×250 мм, двухкоординатный предметный столик управляется удобно расположенной рукояткой. Дополнительная ручка позволяет быстро перемещать столик в различных направлениях, что удобно при исследовании образцов больших размеров или печатных плат. В комплекте две сменные квадратные вставки (с матовой и глянцевой поверхностью).
Цифровая камера и программное обеспечение
Комплексы серии комплектуются профессиональными цифровыми камерами и программным обеспечением для управления и анализа полученных изображений. Для соединения микроскопа и камеры используются специальные оптические адаптеры. Адаптер служит не только для механической установки камеры, но и обеспечивает передачу изображений без искажений и с максимальным процентом видимого поля микроскопа на светочувствительную матрицу камеры.
Спецификация:
|
Методы исследований:
|
отраженный свет светлое поле и поляризация
|
|
Увеличение:
|
50х-1280х
|
|
Насадка:
|
— бинокулярная с наклоном 30°;
— отдельный выход для подключения устройств захвата изображения;
— диоптрийная подстройка ±5 диоптрий;
— изменяемое межзрачковое расстояние 55-75 мм.
|
|
Окуляры:
|
— WF10х/20 мм;
— WF10х/20 мм со шкалой;
— WF16х/11 мм.
|
|
Объективы:
|
Планахроматические объективы на бесконечность
(Infinity Color Corrected System):
— PL L 5x/0.12 (18.3 мм);
— PL L 10x/0.25 (8.9 мм);
— PL L 25x/0.40 (8.7 мм);
— PL L 40x/0.60 (3.7 мм) (подпружиненный);
— PL L 80x/0.80 (0.96 мм) (подпружиненный).
|
|
Штатив:
|
— из отлитого под давлением алюминия;
— окрашен огнеупорной эмалью;
— с резиновыми ножками.
|
|
Револьверное устройство:
|
пятипозиционный, с точной фиксацией объективов относительно оптической оси.
|
|
Предметный столик:
|
— прямоугольный 250×250 мм;
— двухкоординатный, с коаксиально расположенными ручками управления перемещением стола;
— диапазон перемещений 153×153 мм.
|
|
Фокусировка:
|
— коаксиальные винты грубой и точной фокусировки;
— встроенный механизм для защиты препарата при быстрой смене;
— регулировка жесткости хода;
— шаг точной фокусировки 0.002 мм.
|
|
Отраженный свет:
|
— система освещения Epi-Kohler с регулируемыми полевой и апертурной диафрагмами и плавной регулировкой яркости освещения;
— встроенные поляризатор и анализатор;
— источник освещения галогенная лампа, 6 В/30 Вт.
|
|
Цифровая камера:
|
Altami USB 3150R6 1/2CMOS (3 Мпикс)
Тип камеры: цветная CMOS 3 Mпикс
Размер сенсора: 1/2»
Размер пикселя: 3.2×3.2 мкм
Максимальное разрешение: 2048×1536
Скорость передачи (зависит от ПК): 6 к/с (2048×1536)
Доступные разрешения:
— 2048×1536 (6 к/с)
— 1024×768 (20 к/с)
— 512×384 (50 к/с)
— 1024×768 (12 к/с BIN)
— 512×384 (20 к/с BIN)
Динамический диапазон: 70 дБ
Отношение сигнал/шум: 65 дБ
Чувствительность: 1.0 В/люкс-сек. (550 нм)
|
|
Программное обеспечение:
|
Altami Studio 2.0 с возможностью измерять различные объекты на изображении, применять встроенные методики «Мультифокус» и «Панорама», а также разрабатывать собственные алгоритмы анализа изображений на базе API.
Программное обеспечение Altami Studio (на русском и английском языках) позволяет:
— управлять процессом захвата изображений;
— управлять настройками камеры (яркость, гамма, насыщенность, экспозиция, усиление, кадровое накопление), а также устанавливать доступные разрешения;
— производить калибровку масштаба по объект-микрометру и иметь возможность сохранять/загружать произведенные калибровки;
— проводить различного рода измерения, как на статичном изображении, так и на видеопотоке с камеры в режиме реального времени;
— сохранять изображение с результатами измерений в собственном формате ПО, с возможностью последующего редактирования любых данных;
— оперативно оценивать линейные размеры элементов изображения с помощью специального инструмента — линейки. Линейка является элементом интерфейса окна и представляет собой соединенные между собой вертикальную и горизонтальную линейки, на которых отображается шкала, соответствующая масштабу текущего изображения, и имеющие возможность перемещаться как вместе, так и по отдельности;
— отображать результаты текущих измерений в отдельном списке, с возможностью его редактирования;
— сохранять/загружать все настройки камеры и интерфейса программного обеспечения в отдельный файл.
|
|
В комплекте:
|
— линейка со светофильтрами;
— микрометр 1/0.01 мм;
— C-Mount адаптер;
— пылезащитный чехол;
— руководство по эксплуатации.
|
* — поставляется по дополнительному заказу. |
