- инвертированный микроскоп;
- методы исследований: отраженный свет светлое и темное поле, поляризация;
- оптическая система скорректированная «на бесконечность» (ICCOS);
- порт для камеры на левой стороне штатива;
- цифровая камера и ПО Studio в комплекте.

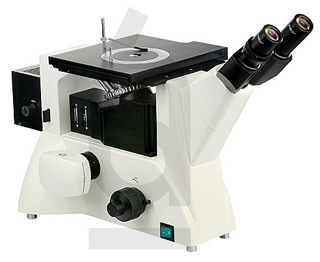

Первый металлографический микроскоп инвертированной конструкции для исследований по методам светлого и темного поля, а также по методу поляризации (поляризатор и анализатор входят в стандартный комплект).
Микроскоп МЕТ 1МТ найдет применение в лабораториях научно-исследовательских институтов и предприятий металлургической, микроэлектронной, машиностроительной промышленности, а также в учебных заведениях.
Оптическая система скорректированая «на бесконечность“ даёт отличное изображение исследуемого образца во всех режимах работы микроскопа. Все объективы микроскопа, в том числе и с максимальным увеличением, работают без масла. Для улучшения качества изображения в микроскопе применяется доработанная осветительная система с мощной лампой (12 В, 50 Вт) в качестве источника освещения.
Наличие камеры дает возможность получать цифровые снимки высокого качества, выводить их на экран компьютера или телевизора, обрабатывать и оценивать с помощью программ для анализа изображений.
Крепление камеры производится сбоку, что позволяет размещать объекты на предметном столе без каких-либо затруднений. МЕТ 1МТ в базовой комплектации оснащен цифровой USB камерой разрешением 3 Мпикс и программным обеспечением Studio.
Спецификация:
|
Методы исследований:
|
отраженный свет светлое/темное поле и поляризация
|
|
Увеличение:
|
50х-2000х
|
|
Насадка:
|
— бинокулярная с наклоном 30°;
— диоптрийная подстройка ±5 диоптрий;
— изменяемое межзрачковое расстояние 53-75 мм.
|
|
Окуляры:
|
— WF10х/20 мм;
— WF10х/20 мм со шкалой;
— WF20х/12 мм.
|
|
Объективы:
|
Планахроматические объективы для светлого и темного поля на бесконечность (Infinity Color Corrected System):
— PL L 5X/0.17 BD (9.7 мм);
— PL L 10X/0.25 BD (9.3 мм);
— PL L 20X/0.40 BD (7.2 мм);
— PL L 40X/0.60 BD (3.0 мм) (подпружиненный);
— PL L 50X/0.70 BD (2.5 мм) (подпружиненный)*;
— PL L 60X/0.70 BD (1.9 мм) (подпружиненный)*;
— PL L 80X/0.80 BD (1.2 мм) (подпружиненный)*;
— PL L 100X/0.85 BD (0.2 мм) (подпружиненный).
|
|
Штатив:
|
— из отлитого под давлением алюминия;
— окрашен огнеупорной эмалью;
— с резиновыми ножками.
|
|
Револьверное устройство:
|
пятипозиционный, с точной фиксацией объективов относительно оптической оси.
|
|
Предметный столик:
|
— прямоугольный 242×200 мм;
— двухкоординатный, с коаксиально расположенными ручками управления перемещением стола;
— диапазон перемещений 30×30 мм.
|
|
Фокусировка:
|
— коаксиальные винты грубой и точной фокусировки;
— встроенный механизм для защиты препарата при быстрой смене;
— регулировка жесткости хода;
— шаг точной фокусировки 0.002 мм.
|
|
Отраженный свет:
|
— система освещения с регулируемыми полевой и апертурной диафрагмами и плавной регулировкой яркости освещения;
— источник освещения галогенная лампа, 12 В/50 Вт.
|
|
Цифровая камера:
|
Altami USB 3150R6 1/2CMOS (3 Мпикс)
Тип камеры: цветная CMOS 3 Mпикс
Размер сенсора: 1/2»
Размер пикселя: 3.2×3.2 мкм
Максимальное разрешение: 2048×1536
Скорость передачи (зависит от ПК): 6 к/с (2048×1536)
Доступные разрешения:
— 2048×1536 (6 к/с)
— 1024×768 (20 к/с)
— 512×384 (50 к/с)
— 1024×768 (12 к/с BIN)
— 512×384 (20 к/с BIN)
Динамический диапазон: 70 дБ
Отношение сигнал/шум: 65 дБ
Чувствительность: 1.0 В/люкс-сек. (550 нм)
|
|
Программное обеспечение:
|
Altami Studio 2.0 с возможностью измерять различные объекты на изображении, применять встроенные методики «Мультифокус» и «Панорама», а также разрабатывать собственные алгоритмы анализа изображений на базе API.
Программное обеспечение Altami Studio (на русском и английском языках) позволяет:
— управлять процессом захвата изображений;
— управлять настройками камеры (яркость, гамма, насыщенность, экспозиция, усиление, кадровое накопление), а также устанавливать доступные разрешения;
— производить калибровку масштаба по объект-микрометру и иметь возможность сохранять/загружать произведенные калибровки;
— проводить различного рода измерения, как на статичном изображении, так и на видеопотоке с камеры в режиме реального времени;
— сохранять изображение с результатами измерений в собственном формате ПО, с возможностью последующего редактирования любых данных;
— оперативно оценивать линейные размеры элементов изображения с помощью специального инструмента — линейки. Линейка является элементом интерфейса окна и представляет собой соединенные между собой вертикальную и горизонтальную линейки, на которых отображается шкала, соответствующая масштабу текущего изображения, и имеющие возможность перемещаться как вместе, так и по отдельности;
— отображать результаты текущих измерений в отдельном списке, с возможностью его редактирования;
— сохранять/загружать все настройки камеры и интерфейса программного обеспечения в отдельный файл.
|
|
В комплекте:
|
— поляризатор и анализатор;
— линейка со светофильтрами;
— микрометр 1/0.01 мм;
— C-Mount адаптер;
— пылезащитный чехол;
— руководство по эксплуатации.
|
* — поставляется по дополнительному заказу. |
