- оптическая система скорректированная «на бесконечность» (ICCOS);
- эргономичный дизайн;
- большой предметный столик;
- 5-ти позиционное револьверное устройство;
- тринокулярная насадка, позволяющая подключить цифровой фотоаппарат или камеру.

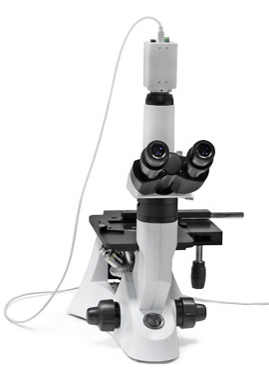

МЕТ вариант 1 М — это модернизированная модель предыдущего металлографического микроскопа МЕТ 1.
При создании микроскопа МЕТ 1 М взяты во внимание недостатки и сохранены достоинства предыдущей модели. Полностью обновлён дизайн микроскопа, крепление камеры производится сверху, что облегчает работу с прибором, объектив с максимальным увеличением работает без масла. МЕТ 1 М в базовой комплектации цифровой USB камерой разрешением 3 MPix и программным обеспечением для управления и проведения измерений на изображениях.
Металлографический цифровой комплекс МЕТ 1 М предназначен для исследования микроструктуры металлов и сплавов в отраженном свете в светлом поле при прямом освещении, что определяет сферу его использования: металлографические лаборатории
научно-исследовательских институтов и предприятий металлургической, микроэлектронной, машиностроительной промышленности, а также в учебных заведениях.
Наличие камеры даёт возможность получать цифровые снимки высокого качества, выводить их на экран компьютера, обрабатывать и оценивать с помощью программного обеспечения.
Надежность и универсальность, возможность работать с объектами больших размеров — это лишь малое количество преимуществ МЕТ 1 М.
Спецификация:
|
Увеличение:
|
40х-1600х
|
|
Насадка:
|
тринокулярная с наклоном 30°, с диоптрийной подстройкой (±5 диоптрий) и изменяемым межзрачковым расстоянием 55-75 мм
|
|
Окуляры:
|
— WF10х/20 мм;
— WF20x/10 мм;
— WF10x/20 мм со шкалой + микрометр (1/0,01 мм)
|
|
Револьверное устройство:
|
5-ти позиционное
|
|
Набор объективов:
|
планахроматические объективы скорректированные «на бесконечность“ (ICCOS):
— 4х/0.10 (25.4 мм);
— 10х/0.25 (11 мм);
— 20x/0.40 (6 мм);
— 40х/0.60 (3.7 мм);
— 80х/0.9 (0.2 мм)
|
|
Предметный столик:
|
— прямоугольный 160×250 мм, диапазон перемещений 120×78 мм
— 6 сменных вставок (3 круглых и 3 прямоугольных)
|
|
Поляризация:
|
в комплекте поляризатор, анализатор
|
|
Фокусировка:
|
коаксиальные винты грубой и точной фокусировки с регулировкой жесткости хода, шаг 0.0002 мм
|
|
Освещение:
|
— галогенная лампа 30 Вт, 6 В;
— плавная регулировка яркости освещения
|
|
Габаритные размеры, масса:
|
247×315×440 мм, 19 кг
|
|
Цифровая камера:
|
Тип камеры: цветная CMOS 3 Mпикс
Размер сенсора: 1/2»
Размер пикселя: 3.2×3.2 мкм
Максимальное разрешение: 2048×1536
Скорость передачи (зависит от ПК): 6 к/с (2048×1536)
Доступные разрешения:
— 2048×1536 (6 к/с)
— 1024×768 (20 к/с)
— 512×384 (50 к/с)
— 1024×768 (12 к/с BIN)
— 512×384 (20 к/с BIN)
Динамический диапазон: 70 дБ
Отношение сигнал/шум: 65 дБ
Чувствительность: 1.0 В/люкс-сек. (550 нм)
|
|
Программное обеспечение:
|
Программное обеспечение Studio (на русском и английском языках) позволяет:
— управлять процессом захвата изображений;
— управлять настройками камеры (яркость, гамма, насыщенность, экспозиция, усиление, кадровое накопление), а также устанавливать доступные разрешения;
— производить калибровку масштаба по объект-микрометру и иметь возможность сохранять/загружать произведенные калибровки;
— проводить различного рода измерения, как на статичном изображении, так и на видеопотоке с камеры в режиме реального времени;
— сохранять изображение с результатами измерений в собственном формате ПО, с возможностью последующего редактирования любых данных;
— оперативно оценивать линейные размеры элементов изображения с помощью специального инструмента — линейки. Линейка является элементом интерфейса окна и представляет собой соединенные между собой вертикальную и горизонтальную линейки, на которых отображается шкала, соответствующая масштабу текущего изображения, и имеющие возможность перемещаться как вместе, так и по отдельности;
— отображать результаты текущих измерений в отдельном списке, с возможностью его редактирования;
— сохранять/загружать все настройки камеры и интерфейса программного обеспечения в отдельный файл.
|
|
