Предназначен для выполнения лабораторного практикума по дисциплинам «Метрология и электроизмерительная техника», «Электрические измерения», «Теоретические основы электротехники», «Теория, расчет и основы конструирования измерительных устройств и систем» в высших и средних технических учебных заведениях. Комплект может использоваться как для иллюстрации основных теоретических положений изучаемого курса, так и для проведения учебно-исследовательских работ студентов.
Состоит из 7 рабочих мест студента (РМС) (для группы из 14 студентов).
Рабочее место студента должно быть построено на основе измерительного стенда и шести лабораторных пультов. Один комплект предназначен для двух студентов.
Предусмотрена возможность использования осциллографа общего назначения.

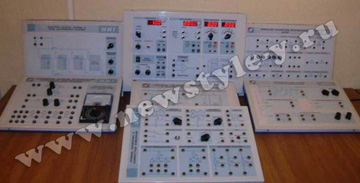

Состав комплекта ИИТ
1. Измерительный стенд (измерительная и генераторная часть со вторичными источниками питания)
2.Лабораторный пульт № 1 «Исследование основных метрологических характеристик средств измерения»
3. Лабораторный пульт № 2 «Измерение параметров сигналов в электронных схемах»
4. Лабораторный пульт № 3 «Измерение параметров электрических цепей»
5. Лабораторный пульт № 4 «Измерение частоты, периода и фазы электрических сигналов»
6. Лабораторный пульт № 5 «Прямые, косвенные и совместные измерения»
7. Лабораторный пульт № 6 «Динамический режим средств измерения»
8. Комплект соединительных кабелей
9. Методическое руководство
Перечень лабораторных работ
1. Исследование основных метрологических характеристик средств измерения
2. Измерение параметров сигналов в электронных схемах
3. Измерение параметров электрических цепей
4. Измерение частоты, периода и фазы электрических сигналов
5. Прямые, косвенные и совместные измерения
6. Динамический режим средств измерения
Основные характеристики комплекта ИИТ
| Габаритные размеры, мм не более: |
|
| измерительный стенд |
480×320×110
|
| лабораторный пульт |
400×300×90 |
| Масса, кг, не более |
|
| измерительный стенд |
8 |
| лабораторный пульт |
1,5 |
| Вольтметр постоянного тока |
|
| пределы измерения напряжения, В |
0,2-2-20-200 |
| пределы измерения тока, А |
0-2 |
| основная погрешность прибора, не более, % |
1,0 |
| Источник питания |
|
| диапазон регулировки выходного напряжения: |
|
|
|
0-10 |
|
|
0-1 |
| максимально выходной ток, не более, А |
1 |
| выходное напряжение адаптера, В |
2×5±10% |
| выходной ток адаптера, не более, А |
1 |
| Генератор сигналов |
|
|
|
прямоугольная, треугольная, синусоидальная; |
|
|
0,01-100 |
|
|
0-10 |
- скважность (для прямоугольных импульсов)
|
0,1-10 |
| Частотомер |
|
- пределы измерения частот, кГц
|
0,001-1000 |
- пределы измерения длительности, с
|
0,1-1 |
- осн. погрешность при измер. длительности, %
|
0,1 |
- выходное напряжение, не менее, В
|
2,4 |
| Измерительные преобразователи |
|
- основная погрешность измерения, %, не более
|
2,5 |
| Потребляемая мощность, ВА, не более |
50 |
|
|
220±10 |
|
|
50±10 |
|
