«Релейно-контакторные схемы управления двигателя постоянного тока» исполнение настольное ручное (РКС-ДПТ)

Арт.: УП-594

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Система управления позволяет осуществлять процессы пуска и торможения двигателя постоянного тока независимого возбуждения:

с пуском в три ступени в функции тока якоря, регулированием уставки тока на каждой ступени и торможением на выбеге;
с пуском в функции ЭДС двигателя, регулированием уставки на каждой ступени и торможением на выбеге;
с пуском в функции времени, регулированием уставки на каждой ступени и динамическим торможением.

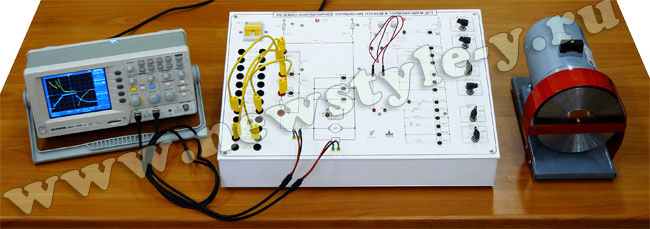

Состав:

моноблок системы управления, содержащий силовую часть привода, станцию управления, пусковые сопротивления, элементы управления и индикации;
исследуемый электродвигатель с маховиком;
цифровой двухканальный осциллограф;
комплект кабелей и соединительных проводов;
лабораторный стол;
техническое описание;
методические указания по проведению лабораторных работ.

Перечень лабораторных работ

1. Расчет и измерение параметров электродвигателя постоянного тока
2. Изучение пуска электродвигателя в функции тока якоря
3. Изучение пуска электродвигателя в функции ЭДС
4. Изучение пуска электродвигателя в функции времени
5. Изучение способов торможение электродвигателя постоянного тока

Габариты моноблока 500×350×160 мм. Масса не более 40 кг
