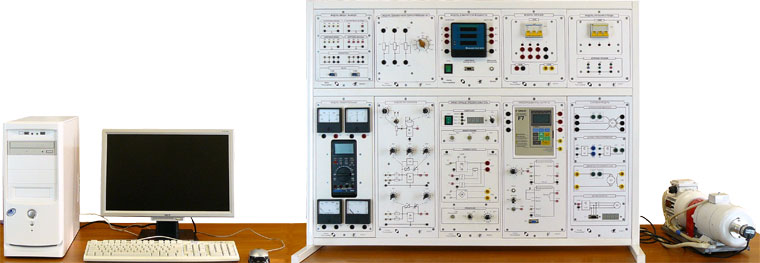

Лабораторный комплекс «Электрический привод» (ЭП-НК), исполнение настольное компьютерное

Арт.: УП-215

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Габариты без персонального компьютера 1050×850×450 мм. Масса не более 120 кг

Состав:

• Модули:
  • питание стенда;
  • питание;
  • измеритель мощности;
  • добавочные сопротивления № 1;
  • ввод/вывод;
  • регуляторы;
  • тиристорный преобразователь;
  • преобразователь частоты;
  • измерительный;
  • силовой
• Электромашинный агрегат (машина постоянного тока, асинхронный двигатель с короткозамкнутым ротором, энкодер)
• Персональный компьютер с платой ввода-вывода
• Программное обеспечение (компакт-диск)
• Каркас 2 × 5
• Комплект соединительных проводов и силовых кабелей
• Методические указания

Перечень лабораторных работ и экспериментов

1. Исследование двигателя постоянного тока (ДПТ)
   — естественные механическая и электромеханическая характеристики;
   — энергетические диаграммы.
2. Исследование асинхронного двигателя с короткозамкнутым ротором
   — естественные механическая и электромеханическая характеристики;
   — энергетические диаграммы.
3. Исследование системы «Тиристорный преобразователь-Двигатель»
   — механическая и электромеханическая характеристики;
   — регулирование скорости ДПТ изменением напряжения на якоре;
   — регулировочные характеристики;
   — переходные процессы.
4. Элементы системы управления электроприводов
   — исследование ЗИ;
   — исследование П-регулятора с блоком ограничения;
   — исследование И-регулятора;
   — исследование ПИ-регулятора;
   — переходные процессы.
5. Система подчиненного регулирования скорости ДПТ с внешним контуром скорости
   — регулировочная характеристика;
   — настройка ПИ-регулятора контура регулирования тока;
   — настройка ПИ-регулятора контура регулирования скорости;
   — регулировочные характеристики замкнутой системы;
   — механические характеристики замкнутой системы электропривода.
6. Система подчиненного регулирования скорости ДПТ с внешним контуром напряжения
   — регулировочная характеристика;
   — настройка ПИ-регулятора контура регулирования тока;
   — настройка ПИ-регулятора контура регулирования напряжения;
   — регулировочные характеристики замкнутой системы;
   — механические характеристики замкнутой системы электропривода.
7. Исследование преобразователя частоты
   — управление от кнопочной панели;
   — управление от лицевой панели.
8. Исследование разомкнутой системы «Преобразователь частоты — Асинхронный двигатель»
   — механические характеристики;
   — регулировочные характеристики;
   — компенсация скольжения;
   — способы торможения;
   — переходные процессы.
9. Исследование замкнутой системы «Преобразователь частоты — Асинхронный двигатель»
   — настройка контура регулирования скорости;
   — исследование замкнутой системы;
   — переходные процессы.
