| Габаритные размеры 2600×1500×650 мм. Масса не более 300 кг

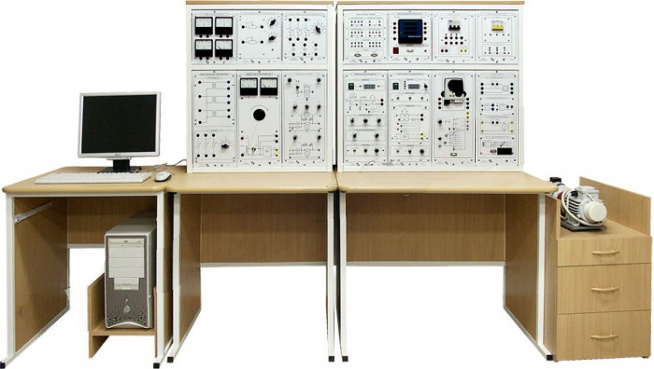

Состав:
- Модули:
- питание стенда;
- питание;
- измеритель мощности;
- добавочные сопротивления № 1;
- добавочные сопротивления № 2;
- измерительный;
- ввод/вывод;
- преобразователь частоты;
- тиристорный преобразователь;
- тиристорный возбудитель;
- регуляторы;
- однофазные трансформаторы;
- автотрансформатор;
- силовой
- Электромашинный агрегат (машина постоянного тока, универсальная машина переменного тока, энкодер)
- Персональный компьютер с платой ввода-вывода
- Программное обеспечение (компакт-диск)
- Лабораторный стол (2 шт.)
- Компьютерный стол
- Тумбочка-подставка под электромашинный агрегат
- Комплект соединительных проводов и силовых кабелей
- Методические указания
- Техническое описание
Перечень лабораторных работ и экспериментов
* Раздел «Электрические машины»
1. Исследование однофазного трансформатора
— опыт короткого замыкания;
— опыт холостого хода;
— внешняя характеристика;
— параллельная работа трансформаторов.
2. Исследование трехфазного трансформатора
— опыт короткого замыкания;
— опыт холостого хода;
— внешняя характеристика при соединении «звезда/звезда» (Y/Y);
— внешняя характеристика при соединении «звезда/треугольник» (Y/D);
— несимметричная нагрузка.
3. Исследование генератора постоянного тока
— внешняя характеристика генератора постоянного тока с параллельным возбуждением;
— характеристика холостого хода генератора постоянного тока с независимым возбуждением;
— характеристика короткого замыкания генератора постоянного тока с независимым возбуждением;
— внешняя характеристика генератора постоянного тока с независимым возбуждением;
— регулировочные характеристики генератора постоянного тока с независимым возбуждением
4. Исследование двигателя постоянного тока с параллельным возбуждением
— естественная механическая характеристика;
— искусственная механическая характеристика при введении сопротивления в цепь якоря;
— искусственная механическая характеристика при ослаблении магнитного потока;
— рабочие характеристики;
— регулировочные характеристики двигателя при изменении напряжения на якоре;
— регулировочные характеристики двигателя при изменении сопротивления в цепи возбуждения.
5. Исследование двигателя постоянного тока с независимым возбуждением
— естественная механическая характеристика;
— рабочие характеристики;
— регулировочные характеристики двигателя при изменении напряжения на якоре;
— регулировочные характеристики двигателя при изменении тока возбуждения.
6. Исследование асинхронного двигателя с короткозамкнутым ротором
— опыт короткого замыкания;
— опыт холостого хода;
— рабочие характеристики.
7. Исследование асинхронного двигателя с фазным ротором
— опыт короткого замыкания;
— опыт холостого хода;
— рабочие характеристики.
8. Исследование асинхронного генератора
— рабочие характеристики.
9. Исследование синхронного генератора
— характеристика холостого хода;
— характеристика трехфазного короткого замыкания;
— внешняя характеристика;
— регулировочная характеристика;
— нагрузочная характеристики.
10. Исследование синхронного двигателя
— рабочие характеристики;
— U-образные характеристики.
* Раздел «Электропривод»
1. Исследование двигателя постоянного тока
— естественные механическая и электромеханическая характеристики;
— энергетические диаграммы.
2. Исследование асинхронного двигателя с короткозамкнутым ротором
— естественные механическая и электромеханическая характеристики;
— энергетические диаграммы.
3. Исследование синхронного двигателя
— естественные механическая и электромеханическая характеристики;
— энергетические диаграммы.
4. Исследование системы «Тиристорный преобразователь — Двигатель»
— механическая и электромеханическая характеристики;
— регулирование скорости двигателя постоянного тока изменением напряжения на якоре;
— регулировочные характеристики;
— переходные процессы.
5. Исследование тормозных режимов двигателя постоянного тока
— динамическое торможение;
— торможение противовключением;
— рекуперативное торможение;
— переходные процессы;
6. Элементы систем управления электроприводов
— исследование задатчика интенсивности;
— исследование П-регулятора с блоком ограничения;
— исследование И-регулятора;
— исследование ПИ-регулятора;
— переходные процессы.
7. Система подчиненного регулирования скорости двигателя постоянного тока с внешним контуром скорости
— регулировочная характеристика;
— настройка ПИ-регулятора контура регулирования тока;
— настройка ПИ-регулятора контура регулирования скорости;
— исследование замкнутой системы;
— переходные процессы системы.
8. Система подчиненного регулирования скорости двигателя постоянного тока с внешним контуром напряжения
— регулировочная характеристика;
— настройка ПИ-регулятора контура регулирования тока;
— настройка ПИ-регулятора контура регулирования напряжения;
— исследование замкнутой системы;
— переходные процессы.
9. Система «Источник тока — двигатель»
— настройка контура регулирования тока возбуждения;
— настройка контура регулирования скорости;
— исследование системы ИТ-Д;
— переходные процессы.
10. Исследование преобразователя частоты
— управление от кнопочной панели;
— управление от лицевой панели.
11. Исследование разомкнутой системы «Преобразователь частоты — Асинхронный двигатель»
— механические характеристики;
— регулировочные характеристики;
— компенсация скольжения;
— способы торможения;
— переходные процессы.
12. Исследование замкнутой системы «Преобразователь частоты — Асинхронный двигатель»
— настройка контура регулирования тока;
— настройка контура регулирования скорости;
— исследование замкнутой системы;
— переходные процессы.
13. Исследование системы «Преобразователь частоты — Синхронный двигатель»
— механическая характеристика;
— частотный пуск;
— искусственная механическая характеристика (U = var, f = const, iв = const);
— искусственная механическая характеристика (iв = var, U = const, f = const);
— U-образная характеристика;
— регулировочные характеристики (U/f = const);
— переходные процессы.
Автоматизация проведения экспериментов
1. Компьютерное управление системой «Тиристорный преобразователь — двигатель»
2. Компьютерное управление системой «Преобразователь частоты — асинхронный двигатель»
|
