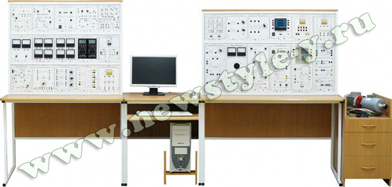

| Габариты 3420×1550×650 мм. Масса не более 300 кг
Состав
- Модули электрических цепей и электроники:
- питание 1
- 3-фазный трансформатор
- мультиметры
- измерительный (2 шт.)
- миллиамперметры
- резисторы
- реактивные элементы
- функциональный генератор
- диоды
- транзисторы
- однофазный выпрямитель
- операционный усилитель
- логические элементы и триггеры
- ввода/вывода 1
- Модули электрических машин и электропривода:
- питание стенда
- питание 2
- измерителя мощности
- добавочных сопротивлений (2 шт.)
- ввода/вывода 2
- силовой
- преобразователь частоты
- тиристорный преобразователь
- регуляторы
- автотрансформатор
- однофазный трансформатор
- Электромашинный агрегат (машина постоянного тока, асинхронный двигатель с короткозамкнутым ротором, энкодер) мощность машин 180-370 Вт
- Микропроцессорный универсальный измеритель мощности (U, I, f, cosj, j)
- Персональный компьютер с платой ввода/вывода
- Программное обеспечение (компакт-диск)
- Комплект соединительных проводов и силовых кабелей
- Методические указания
- Техническое описание
- Лабораторный стол (2 шт.)
- Компьютерный стол
- Тумбочка
Перечень лабораторных работ
* Раздел «Электрические цепи»
1. Электроизмерительные приборы и измерения
2. Линейные электрические цепи постоянного тока
3. Экспериментальное определение параметров элементов цепей переменного тока
4. Электрическая цепь переменного тока с последовательным соединением элементов
5. Электрическая цепь переменного тока с параллельным соединением элементов
6. Трехфазная электрическая цепь при соединении потребителей по схеме «звезда»
7. Трехфазная электрическая цепь при соединении потребителей по схеме «треугольник»
* Раздел «Электроника»
1. Полупроводниковые диоды
2. Биполярный транзистор
3. Полевой транзистор
4. Однофазный выпрямитель и сглаживающие фильтры
5. Аналоговые электронные устройства на операционном усилителе
6. Мультивибратор на операционном усилителе
7. Логические элементы на интегральных микросхемах
8. Триггеры и счетчики на интегральных микросхемах
* Раздел «Электрические машины»
1. Исследование однофазного трансформатора
— опыт короткого замыкания;
— опыт холостого хода;
— внешняя характеристика;
2. Исследование генератора постоянного тока
— внешняя характеристика ГПТНВ;
— характеристика холостого хода ГПТНВ;
— характеристика короткого замыкания ГПТНВ;
— внешняя характеристика ГПТНВ;
— регулировочные характеристики ГПТНВ.
3. Исследование ДПТПВ
— естественная механическая характеристика;
— искусственная механическая характеристика при ведении сопротивления в цепь якоря;
— искусственная механическая характеристика при ослаблении магнитного потока;
— рабочие характеристики;
— регулировочные характеристики двигателя при изменении напряжения на якоре;
— регулировочные характеристики двигателя при изменении сопротивления в цепи возбуждения;
4. Исследование ДПТНВ
— естественная механическая характеристика;
— рабочие характеристики;
— регулировочные характеристики двигателя при изменении напряжения на якоре;
— регулировочные характеристики двигателя при изменении тока возбуждения.
5. Исследование асинхронного двигателя с короткозамкнутым ротором
— опыт короткого замыкания;
— опыт холостого хода;
— рабочие характеристики;
6. Исследование асинхронного генератора
— рабочие характеристики.
* Раздел «Электропривод»
1. Исследование двигателя постоянного тока
— естественные механическая и электромеханическая характеристики;
— энергетические диаграммы.
2. Исследование асинхронного двигателя с короткозамкнутым ротором
— естественные механическая и электромеханическая характеристики;
— энергетические диаграммы.
3. Исследование системы Тиристорный преобразователь — Двигатель
— механическая и электромеханическая характеристики;
— регулирование скорости ДПТ изменением напряжения на якоре;
— регулировочные характеристики;
— переходные процессы.
4. Элементы систем управления электроприводов
— исследование ЗИ;
— исследование П-регулятора с блоком ограничения;
— исследование И-регулятора;
— исследование ПИ-регулятора;
— переходные процессы.
5. Система подчиненного регулирования скорости ДПТ с внешним контуром скорости
— регулировочная характеристика;
— настройка ПИ-регулятора контура регулирования тока;
— настройка ПИ-регулятора контура регулирования скорости;
— исследование замкнутой системы;
— переходные процессы системы.
6. Система подчиненного регулирования скорости ДПТ с внешним контуром напряжения
— регулировочная характеристика;
— настройка ПИ-регулятора контура регулирования тока;
— настройка ПИ-регулятора контура регулирования напряжения;
— исследование замкнутой системы;
— переходные процессы системы.
7. Исследование преобразователя частоты
— управление от кнопочной панели;
— управление от лицевой панели.
8. Исследование разомкнутой системы «Преобразователь частоты — Асинхронный двигатель»
— механические характеристики;
— регулировочные характеристики;
— компенсация скольжения;
— способы торможения;
— переходные процессы.
9. Исследование замкнутой системы «Преобразователь частоты — Асинхронный двигатель»
— настройка контура регулирования скорости;
— исследование замкнутой системы;
— переходные процессы.
|
