| Габариты 1050×850×450 мм. Масса не более 120 кг

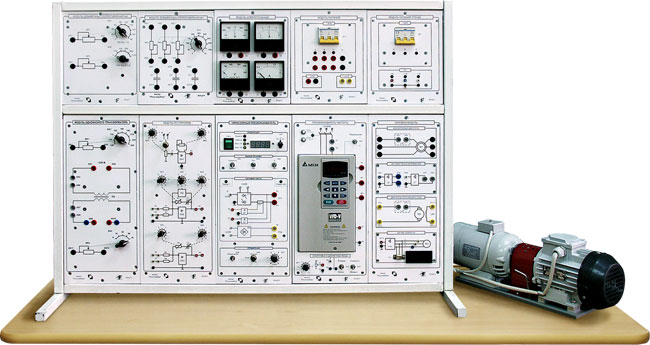

Состав:
- Электромашинный агрегат (машина постоянного тока, асинхронный двигатель с короткозамкнутым ротором, энкодер)
- Модули:
- питание стенда;
- питание;
- измерительный;
- добавочные сопротивления № 1;
- добавочные сопротивления № 2;
- преобразователь частоты;
- тиристорный преобразователь;
- однофазный трансформатор;
- регуляторы;
- силовой
- Каркас 2 × 5
- Комплект соединительных проводов и силовых кабелей
- Методические указания
- Техническое описание
Перечень лабораторных работ и экспериментов
* Раздел «Электрические машины»
1. Исследование однофазного трансформатора
— внешняя характеристика.
2. Исследование генератора постоянного тока
— внешняя характеристика ГПТПВ;
— характеристика холостого хода ГПТНВ;
— внешняя характеристика ГПТНВ;
— регулировочная характеристика ГПТНВ.
3. Исследование ДПТНВ
— естественная механическая характеристика;
— искусственные механические характеристики;
— рабочие характеристики;
— регулировочные характеристики двигателя при изменении напряжения на якоре.
4. Исследование асинхронного двигателя с короткозамкнутым ротором
— естественная механическая характеристика;
— рабочие характеристики.
5. Исследование асинхронного генератора
— рабочие характеристики асинхронного генератора.
* Раздел «Электропривод»
1. Исследование двигателя постоянного тока
— естественные механическая и электромеханическая характеристики;
— энергетические диаграммы.
2. Исследование асинхронного двигателя с короткозамкнутым ротором
— естественные механическая и электромеханическая характеристики;
— энергетические диаграммы.
3. Исследование системы «Тиристорный преобразователь — Двигатель»
— механическая и электромеханическая характеристики;
— регулирование скорости ДПТ изменением напряжения на якоре;
— регулировочные характеристики.
4. Элементы систем управления электроприводов
— исследование ЗИ;
— исследование П-регулятора с блоком ограничения;
— исследование И-регулятора;
— исследование ПИ-регулятора.
5. Исследование преобразователя частоты
— управление от кнопочной панели;
— управление от лицевой панели.
6. Исследование разомкнутой системы «Преобразователь частоты — Асинхронный двигатель»
— механические характеристики;
— регулировочные характеристики.
7. Исследование замкнутой системы «Преобразователь частоты — Асинхронный двигатель»
— настройка контура регулирования скорости;
— исследование замкнутой системы.
|
