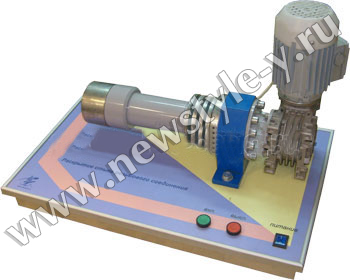

| Автоматизированный лабораторный комплекс (далее стенд) «Исследование процесса раскрытия стыка резьбового соединения» предназначен для проведения лабораторных занятий по общетехническим дисциплинам «Детали машин» и «Техническая механика» при подготовке специалистов-механиков высшего и среднего профессионального образования.
Стенд позволяет
- экспериментально определить зависимость силы, растягивающей болт в затянутом резьбовом соединении, от величины внешней отрывающей силы;
- определить значения коэффициента основной нагрузки c, в зависимости от конструкции деталей резьбового соединения;
- определить влияние конструктивных особенностей резьбового соединения (наличие или отсутствие упругих прокладок между соединяемыми деталями и др.) на перераспределение внешней отрывающей силы между болтом и деталями стыка.
Состав
- корпус;
- исследуемое резьбовое соединение;
- упругая прокладка;
- тензометрическая балка, определяющая величину внешней отрывающей силы;
- тензометрического болта, определяющего величину силы, растягивающей болт;
- приспособление для установки исследуемых деталей;
- мотор-редуктор;
- винтовая пара;
- основание;
- электронно-измерительное устройство с разъемом для ПЭВМ;
- мобильная ЭВМ (ноутбук);
- источник питания.
Технические характеристики
| Питание: |
|
| переменный ток частотой, Гц |
50 ± 0,4 |
| напряжение, В |
220 ± 15 |
| Потребляемая мощность максимальная, не более, Вт |
260 |
| Время работы готовности стенда после его включения, не менее, минут |
15 |
| Параметры ЭВМ: |
|
| диагональ экрана, ” |
15,6 |
| ОЗУ, Мб |
2048 |
| жесткий диск, Гб |
320 |
| процессор |
Intel |
| манипулятор типа |
«мышь» |
| ОС |
Microsoft Windows 7 |
| Габаритные размеры (без ЭВМ), не более, мм: |
|
| длина |
650
|
| ширина |
400
|
| высота |
500
|
| Масса (нетто), кг |
45
|
| Масса (брутто), кг |
55
|
|
