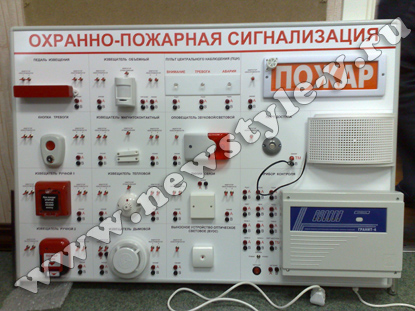

Учебный стенд-имитатор " Охранно-пожарная сигнализация " ОПС

Арт.: OC-01

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

• для наглядного представления аппаратных и технических средств системы охранно-пожарной сигнализации,
• для демонстрации конструктивных элементов системы,
• для демонстрации работы системы в различных режимах,
• для имитации состояния системы при особых случаях и различных видах неисправности.

Ввод типа неисправности и имитация состояния системы при различных неисправностях осуществляется встроенным микроконтроллерным устройством.

Работа со стендом возможна в трех режимах:

• режим обучения;
• рабочий режим;
• аварийный режим.

Режим обучения заключается в визуальной демонстрации на стенде аппаратных и технических средств системы охранно-пожарной сигнализации, демонстрации способов подключения извещателей и оповещателей к прибору, демонстрации способов питания извещателей, оповещателей и приборов контроля, демонстрации способов монтажа, демонстрации различных конструктивных приспособлений.

Рабочий режим позволяет продемонстрировать работу системы при различных тактиках охраны и при различных состояниях системы. Возможна демонстрация ограничения доступа к элементам системы, демонстрация постановки объектов на охрану, снятие объекта с охраны, демонстрация ряда дежурных режимов (централизованная охрана, пожарная охрана, комбинированная охрана), демонстрация состояния системы — ВНИМАНИЕ, демонстрация состояния системы — ТРЕВОГА, демонстрация состояния системы — АВАРИЯ.
Аварийный режим позволяет продемонстрировать состояние системы при различных неисправностях.

Возможна имитация аварийного состояния системы в следующих случаях:

• обрыв линии связи,
• короткое замыкание на линии связи,
• невозможность постановки объекта на охрану,
• ложное срабатывание,
• отсутствие срабатывания,
• отсутствие светового оповещения,
• отсутствие звукового оповещения,
• отсутствие питания в сети,
• неисправность прибора,
• неисправность датчика.

Стенд состоит из стойки, на которой крепятся съемные панельные модули. Панельный модуль представляет собой автономный функционально законченный элемент.

Каждый модуль имеет клеммы для питания и передачи сигналов, средства имитации сработки и имитации неисправности. Между собой панельные модули коммутируются с помощью проводов со штекерными разъемами. Различные комбинации панельных модулей позволяют продемонстрировать большое число схем организации охранно-пожарных систем.

Перечень основных модулей стенда.
1. Извещатель дымовой ИП212-41М.
2. Извещатель тепловой ИП101-1А.
3. Извещатель ручной ИПР-3СУ.
4. Извещатель объемный COLT XS.
5. Извещатель магнитоконтактный ИО102-14.
6. Выносное устройство оптическое световое ВУОС.
7. Оповещатель комбинированный звуковой\световой КОРБУ-2М.
8. Оповещатель речевой «Лигард-Сигнал 2».
9. Оповещатель световой (Табло) «Блик-С-12».
10. Электронный ключ Touch Memory.
11. Прибор приемно-контрольный «Гранит-4».
12. Линии связи.
13. Концевой выключатель.
14. Концевое устройство.
15. Эквивалент.

Питание стенда осуществляется от сети 220 В, 50 Гц.
