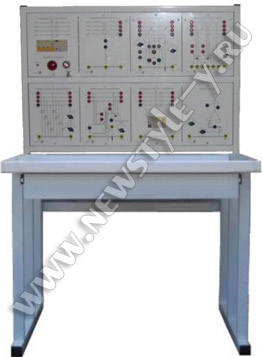

Типовой комплект учебного оборудования «Основы электробезопасности» предназначен для проведения лабораторно-практических занятий по одноименному разделу учебных дисциплин в средних и начальных профессиональных образовательных учреждениях. Комплект может быть использован также для обучения слушателей отраслевых учебных центров повышения квалификации, инженерно-технических работников.
Особенности исполнения:
- преподаватель может самостоятельно составлять дополнительные лабораторные работы, комбинируя соединение нескольких лабораторных модулей;
- наглядность;
- модульность конструкции комплектов и унификация габаритных размеров модулей позволяют изменять расположение модулей по требованиям заказчика и в зависимости от изучаемого раздела курса, а также дает возможность дальнейшей модернизации заказанного комплекта и расширения его функциональных возможностей.
Технические характеристики
| Напряжение электропитания от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В |
380
|
| Напряжение электропитания от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В |
220
|
| Частота питающего напряжения, Гц |
50
|
| Потребляемая мощность, не более, Вт |
100
|
| Диапазон рабочих температур,С |
-10...+35
|
| Влажность, % |
до 80 |
| Габаритные размеры (ДхШхВ), мм |
1800х600х1404 |
| Масса, не более, кг |
100 |
Лабораторные работы
Тема 1. Исследование влияния факторов, определяющих условия электробезопасности.
- Исследование влияния сопротивления обуви и пола на условия электробезопасности.
- Исследование влияния режима нейтрали на условия электробезопасности.
- Исследование влияния параметров электрической сети на условия электробезопасности.
- Исследование влияния сопротивления замыкания на землю в сети с изолированной нейтралью на условия электробезопасности.
Тема 2. Исследование явлений при стекании тока в землю через защитный заземлитель.
- Снятие зависимости потенциала основания электрооборудования от расстояния до заземлителя.
- Снятие зависимости напряжения прикосновения от расстояния до заземлителя.
- Снятие зависимости шагового напряжения от расстояния до заземлителя (для пяти типов грунтов).
Тема 3. Моделирование защитного зануления электрооборудования.
- Исследование влияния режима нейтрали электрической сети на эффективность защитного зануления.
- Исследование влияния сопротивления нулевого провода на условия электробезопасности.
- Исследование влияния сопротивления повторного заземления на условия электробезопасности.
- Исследование влияния сопротивления замыкания на землю в сети с изолированной нейтралью на условия электробезопасности.
Тема 4. Контроль изоляции в электрической сети с изолированной нейтралью.
- Контроль изоляции методом трех вольтметров.
- Контроль изоляции при помощи специализированного устройства.
Тема 5. Измерения сопротивления заземления.
- Измерения сопротивления заземления методом амперметра и вольтметра.
Тема 6. Моделирование защитного заземления/самозаземления электрооборудования.
- Исследование влияния режима нейтрали электрической сети на эффективность защитного заземления.
- Исследование влияния типа грунта на условия электробезопасности.
- Исследование влияния параметров электрической сети на условия электробезопасности.
Тема 7. Исследование работы устройства защитного отключения электрической сети.
- Исследование работы устройства защитного отключения в электрической сети с глухозаземленной нейтралью.
- Исследование работы устройства защитного отключения в электрической сети с изолированной нейтралью.
Тема 8. Исследование сопротивления участков тела человека.
- Измерение сопротивления между различными участками тела модели человека.
|
