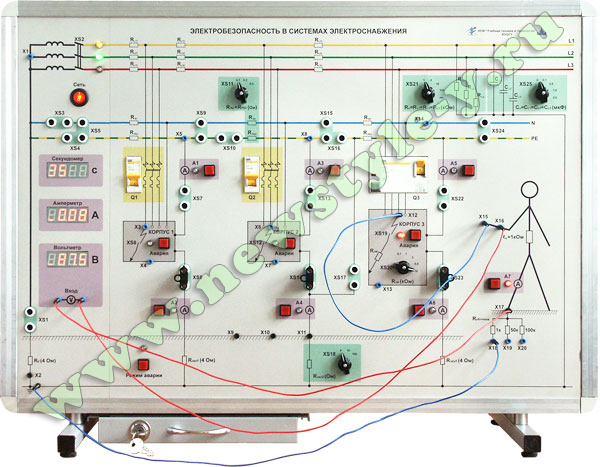

Лабораторный стенд «Электробезопасность в системах электроснабжения» БЖД-06/2
Стенд позволяет исследовать опасность поражения человека электрическим током в различных электрических сетях до 1 кВ и оценить эффективность средств заземления, зануления и защитного отключения при защите от поражения электрическим током.
Действующая модель трехфазной сети, выполненная на безопасном для обучаемых напряжении. В качестве источника используется генератор трехфазного напряжения.
Область применения и технические возможности:
- для проведения лабораторных занятий в высших и средних профессиональных учебных заведениях при изучении курса «Безопасность жизнедеятельности»;
- моделируются сети с системой заземления TN-C, TN-S, TN-C-S, TT, IT;
- моделируются различные сопротивления фазных проводов сети, сопротивления изоляции и емкости линейных проводников, сопротивления участков нулевого рабочего и нулевого защитного проводников, сопротивления повторных заземлителей и сопротивление замыкания фазного провода на корпус электроустановки;
- модель человека с различными значениями сопротивления обуви и пола;
- три потребителя электроэнергии, два из которых подключены к сети через автоматические выключатели с защитой от сверхтоков, и один через дифференциальное устройство защитного отключения;
- встроенный цифровой вольтметр позволяет измерять фазное напряжение сети относительно земли, напряжение на корпусах приемников и напряжение, приложенное к человеку;
- встроенный цифровой амперметр позволяет измерять токи в различных точках сети и ток через тело человека;
- встроенный секундомер измеряет время срабатывания автоматических выключателей от сверхтоков и время срабатывания дифференциального устройства защитного отключения;
- показания приборов соответствуют значениям параметров в реальной сети.
Технические характеристики
| Исполнение |
настольное |
| Габаритные размеры |
740 х 560×340 мм |
| Электропитание |
220 В, 50 Гц |
| Потребляемая мощность |
не более 150 Вт |
| Масса |
20 кг |
Предлагаемые лабораторные работы и методические рекомендации по их проведению:
- Действие электрического тока на человека при прямом и косвенном прикосновении его к частям, находящимся под напряжением.
- Меры защиты от поражения электрическим током (защитное заземление, защитное зануление, защитное отключение).
- Защита человека от поражения электрическим током в электроустановках до 1 кВ с системами заземления TN-C, TN-S, TN-C-S.
- Защита человека от поражения электрическим током в электроустановках до 1 кВ с системой заземления TT.
- Защита человека от поражения электрическим током в электроустановках до 1 кВ с системой заземления IT.
- Исследование характеристик устройств автоматического отключения питания при сверхтоках и устройств защитного отключения.
|
