Прибор для демонстрации зависимости сопротивления металла от температуры

Арт.:  ФИ-5064

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

1. Назначение

Прибор предназначен для демонстрации зависимости сопротивления проводника от температуры.

2. Описание

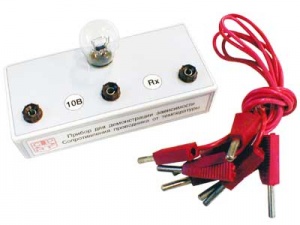

Прибор состоит из лампы накаливания двухнитевой, автомобильной напряжением 12В (одна нить служит источником тепла, вторая нить — проводник, на котором отслеживают изменение его сопротивления), трех клемм и корпуса.

3. Работа с прибором

Для проведения демонстрационных опытов с прибором, в качестве источника питания (в дальнейшем «источник») может использоваться Источник Питания Демонстрационный (ИПД-С), или В-24.

Примечание: напряжение, подаваемое на лампу не должно превышать — 10В.

1. Подключите источник (клеммы постоянного тока) к клеммам прибора — 1 — 10В.
2. Омметром или мультиметром (например M809G) измерьте сопротивление нити накаливания в холодном состоянии (клеммы Rx).
3. Включите источник и установите напряжение — 3 В, измерьте сопротивление нити.
4. Затем, плавно увеличивайте напряжение до указанной в примечании величины, и следите за изменением сопротивления по омметру

4. Условия хранения

После окончания демонстрации отключите прибор от сети и храните прибор сухом отапливаемом помещении.
