1.Назначение.
Шар Паскаля предназначен для демонстрации равномерной передачи давления, производимого на жидкость или газ в закрытом сосуде, а также подъема жидкости за поршнем под влиянием атмосферного давления.
2.Описание прибора.

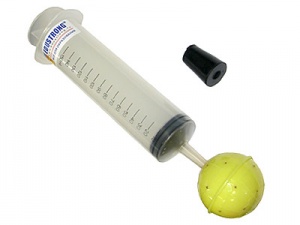

Прибор представляет собой пластмассовый сосуд с поршнем и пластмассовый полый шар, по всей сферической поверхности которого имеются отверстия одинакового диаметра (1 мм). Шар плотно насаживается на патрубок сосуда с поршнем. К прибору прилагается держатель для сигареты.
3.Использование прибора.
Для демонстрации равномерной передачи давления, производимого на жидкость в закрытом сосуде, необходимо, используя поршень, набрать в сосуд воды и плотно насадить на патрубок шар. Вдвигая поршень в сосуд, продемонстрировать истечение жидкости из отверстий в шаре, обратив внимание на равномерное истечение жидкости во всех направлениях. Для демонстрации равномерной передачи давления, производимого на газ в закрытом сосуде необходимо закрепить зажженную сигарету в держатель со стороны заходной его части, держатель насадить на патрубок сосуда и, выдвигая поршень, набрать в сосуд дым от горящей сигареты. Снять держатель с сигаретой с патрубка, положить его на любую негорючую пластину, а на патрубок насадить шар. Вдвигая поршень в сосуд, продемонстрировать истечение газа (дыма) из отверстий в шаре, обратив внимание на равномерное истечение дыма во всех направлениях. После демонстрации сигарету загасить, а пепел выбросить. Для демонстрации подъема жидкости за поршнем под влиянием атмосферного давления желательно использовать подкрашенную воду. Вдвинуть поршень в сосуд до упора, насадить на патрубок шар и опустить его в банку с водой. Медленно поднимая поршень, продемонстрировать подъем подкрашенной воды вслед за поршнем.
4.Правила хранения.
Прибор хранить в сухом отапливаемом помещении.
|
