Прибор по взаимодействию зарядов (электростатическая дорожка)
 Арт.: ФИ-4443 Стоимость: уточняйте у наших менеджеров |

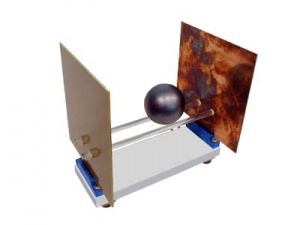

ВНИМАНИЕ! Прежде чем пользоваться прибором, необходимо ознакомиться с его устройством и правилами эксплуатации, изложенными в настоящем руководстве. Прибор используется только учителем! 1. Назначение Прибор предназначен для демонстрации взаимодействия одноименных и разноименных зарядов на уроках физики в общеобразовательной школе и иллюстрации использования этого взаимодействия в модели электростатической дороги. Прибор используется совместно с генератором высокого напряжения (школьным) или другим источником высокого напряжения постоянного тока. 2. Устройство прибора и его технические данные Прибор представляет собой пластмассовую платформу на приборных ножках и токоподводящими лапками, двух съемных металлизированных пластин, между которыми установлены стеклянные «рельсы» и графитизированного легкого пластмассового шарика. На металлизированные пластины через разъемы-слоты и лапки подается постоянное высокое напряжение. Прибор можно устанавливать непосредственно на генератор высокого напряжения (школьный), закрепляя лапки в зажимах генератора, или на демонстрационном столе подключая его к источнику тока соединительными проводами с зажимами типа «крокодил». Технические данные Рабочая площадь пластины — 100 см? Габаритные размеры — 140×100×130 мм Масса — не более 0,2 кГ Комплектность Платформа — 1 шт., металлизированные пластины — 2 шт., стеклянные палочки со стопорными кольцами ( «рельсы») 2 шт., шарик — 1 шт. и руководство по эксплуатации -1 шт. 3. Сборка прибора и его эксплуатация Вставить пластины в разъемы-слоты так, чтобы металлизированные поверхности их были друг другу напротив. Через отверстия в пластинах вставить стеклянные палочки и закрепить их стопорными кольцами. На стеклянные палочки положить шарик. Собранный прибор подключить к источнику высокого напряжения (подключение производить только к обесточенному источнику). Включить источник высокого напряжения и наблюдать маятниковое движение шарика между пластинами. Перед учащимися поставить вопрос о причинах движения шарика. Выключить источник высокого напряжения и обратить внимание учащихся на продолжающееся еще длительное время движение шарика. По окончании демонстрации разрядником снять потенциал с пластин и только после этого прибор можно отсоединить от источника высокого напряжения. ← Назад |
