1. Назначение
Прибор предназначен для проведения практической работы по определению величины горизонтальной составляющей вектора магнит-ной индукции Земли.
2. Технические характеристики, комплектность и устройство
Габаритные размеры в упаковке (дл.*шир.*выс.), см… … … 22*6*25
Вес, кг, не более… … … … … … … … … … … … … … … … … … … … … … ….. 0,3
В комплект входят:
- прибор для изучения магнитного поля Земли (в сборе) — 1 шт.,
- руководство по эксплуатации — 1 шт.

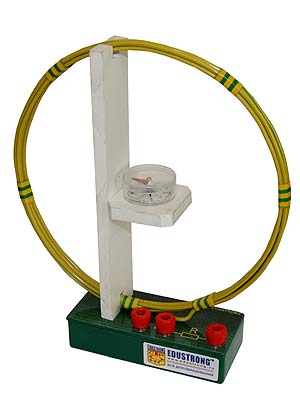

Прибор состоит из катушки (6 витков провода Ф=0,21 м), компаса и резистора; установлен на подставке.
Для проведения эксперимента необходим источник постоянного напряжения на 4,5 В и амперметр. При проведении измерений сила тока в цепи не должна превышать 0,5 А.
3. Методические рекомендации
| Прибор устанавливают на столе так, чтобы магнитная стрелка компаса располагалась вдоль диаметра катушки. В этом случае стрелка указывает направление горизонтальной составляющей вектора магнитной индукции Земли. При включении источника напряжения по катушке протекает ток, и возникает магнитное поле, которое тоже действует на магнитную стрелку компаса. В результате суперпозиции магнитных полей Земли ВЗ и катушки Вк стрелка показывает направление результи-рующего поля В (рисунок). |
|
Вычисляя индукцию магнитного поля катушки , где
μ0 — магнитная постоянная, I — сила тока, R — радиус катушки, N — число витков) и измеряя угол α между векторами ВЗ и В,определяют величину горизонтальной составляющей вектора индукции ВЗ магнитного поля Земли (tg).
4. Условия хранения
Хранить в сухом отапливаемом помещении.
|
