1. Назначение
Набор для демонстраций по физике «Электричество-2» предназначен для демонстрационных опытов при изучении темы «Электрический ток в полупроводниках».
2. Технические характеристики, комплектность и устройство
Габаритные размеры в упаковке (дл.*шир.*выс.), см… … … 42*14*14
Вес, кг, не более… … … … … … … … … … … … … … … … … … … … … … … …. 1,15

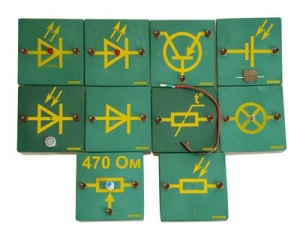

В комплект входят :
- модуль солнечного элемента питания (А) — 1 шт.,
- модуль терморезистора (Б) — 1 шт.,
- модуль фоторезистора (В) — 1 шт.,
- модуль диода (Г) — 1 шт.,
- модуль светодиода постоянного свечения (Д) — 1 шт.,
- модуль мигающего светодиода (Е) — 1 шт.,
- модуль фотодиода (Ж) — 1 шт.,
- модуль транзистора (З) — 1 шт.,
- модуль низковольтной лампочки (И) — 1 шт.,
- модуль переменного резистора (К) — 1 шт.,
- руководство по эксплуатации — 1 шт.
Каждый модуль оснащен магнитами, что дает возможность монтировать экспериментальные установки на поверхности стального полотна классной доски или другой подходящей поверхности, например, полотна-экрана из набора для демонстрации опытов по статике.
Для проведения демонстрационных опытов необходимо использовать:
- модуль рычажного выключателя,
- модуль для подключения источника тока с зажимами «крокодил»,
- модуль резистора на 10 Ом мощностью 5 Вт,
- соединительные провода.
Перечисленные элементы можно взять из набора для демонстраций по физике «Электричество-1».
Питание электрических цепей осуществляется от регулируемого источника постоянного напряжения 0… 12 В, обеспечивающий ток не менее 0,5 А, например, ИПД или В-24.
Измерения электрических величин, значения которых указаны в данном руководстве по эксплуатации для каждого конкретного опыта, проводят с помощью соответствующих демонстрационных измерительных приборов.
|
