1.Назначение.
Прибор предназначен для демонстрации:
· Законов отражения и преломления света, полного внутреннего отражения, предельного угла отражения
· Преломления лучей света в пластине с плоскопараллельными гранями и при прохождении через призму
· Преломления лучей света в линзах.
· Построения изображения предмета по двум точкам, не лежащим на главной оптической оси линзы или зеркала.
· Построения хода лучей в трубе Кеплера, трубе Галилея и в микроскопе.
2.Устройство прибора и его комплектация.

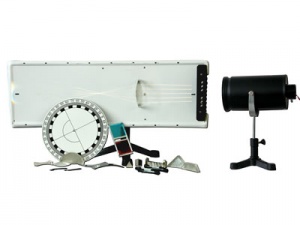

Прибор состоит из следующих основных частей и узлов:
· Осветитель. Представляет собой смонтированные в металлическом кожухе лампу и объектив в виде длиннофокусной собирающей линзы. Для регулировки и фокусировки светового потока лампа имеет возможность поворачиваться вокруг оси и передвигаться поступательно по отношению к объективу.
Осветитель питается от источника тока напряжением в 12 В и может работать автономно для получения теневой проекции статических и динамических физических моделей.
· Стальной прямоугольный экран белого цвета с черными метками. Экран закрепляется на стойке с треногой. На одном конце экрана закреплена шторка с равноотстоящими прорезями, часть которых может быть закрыта задвижками. С обратной стороны (по отношению к задвижкам) на шторке имеются круглые отверстия, в которые можно вставить поворотные зеркала. Прорези в шторке и поворотные зеркала обеспечивают необходимое число световых лучей и их направление распространения. Со стороны осветителя на шторки с прорезями можно установить рамку с двумя рядом расположенными красным и зеленым (голубым) светофильтрами. При открытых прорезях в шторке половина лучей будет окрашена красным, а другая половина — зеленым (голубым) цветом, а центральный луч — белым. На осевой линии прямоугольного экрана имеется отверстие, в которое вставляется ось дискового экрана, каждый квадрант которого разделен на 90°.
Лучи света, выходя из осветителя, проходят через прорези шторки и, отражаясь от зеркал, дают пять узких лучей, которые вращением зеркал можно направить по экранам параллельно друг другу, либо под определенными углами в любом направлении. Если требуется только один средний (центральный) луч, то зеркала поворачивают на 90°, а если требуется только два боковых луча (или четыре боковых), то средний луч перекрывается задвижкой на шторке.
Для более эффективной демонстрации прохождения и преломления лучей рекомендуется пользоваться светофильтрами.
· В состав прибора входит следующий комплект оптики: призма прямоугольная, призма трапециевидная, зеркало плоское в рамке, на обратной стороне которого помещена рифленая металлическая пластина для демонстрации диффузного отражения, зеркало вогнутое, зеркало выпуклое, линза полуцилиндрическая, линза двояковыпуклая с большим фокусным расстоянием (F=140 мм), линза двояковыпуклая с малым фокусным расстоянием (F=70 мм), линза двояковогнутая (F=70 мм), две малых призмы и экран малый. Все элементы оптики имеют магнитное крепление на экранах.
· К прибору прилагаются методические рекомендации. |
