| Описание
Предназначен для измерения объема газа, выделяющегося при химических реакциях, а также для наблюдения за изменением объема газа при изменении внешних условий. Одновременно с измерением объема регистрируется температура газа.
Технические характеристики
Диапазон измерения объема газ, мл от 0 (350) до 400 (850)
Погрешность измерения объема, не более 3%
Диапазон температур исследуемого газа от 0 до +80 С
Погрешность измерения температуры, не более 2%
Габаритные размеры:
длина, не более 410 мм
ширина, не более 90 мм
высота, не более 100 мм
Длина кабеля, не менее 120 мм
Масса, не более 300 г
Состав
Датчик объема газа с контролем температуры 1 шт.
Паспорт 1 шт.

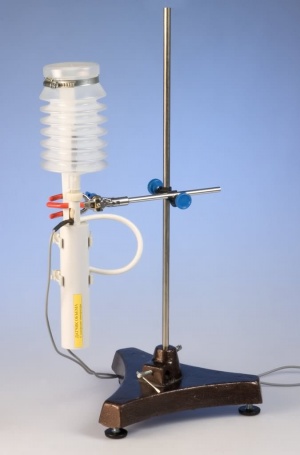

Датчик объема газа с контролем температуры состоит из цилиндрического полиэтиленового резервуара с гофрированными стенками, объем которого изменяется при перемещении одного из оснований цилиндра вдоль его оси. Изменение объема происходит под действием разности давлений внутри и снаружи цилиндра, не превышающей 2 кПа (2% от атмосферного давления). Подвижное основание гофрированного цилиндра связано со штоком, который перемещает ферритовый сердечник внутри катушки, изменяя тем самым ее индуктивность. Внутри гофрированного цилиндра помещен датчик температуры на основе термистора, с помощью которого измеряется температура газа. Датчик имеет входной штуцер для присоединения резиновых или пластиковых трубок, который расположен над подвижным основанием гофрированного цилиндра. В состав датчика входит электронный блок, обеспечивающий требуемый уровень выходных сигналов. Датчик объема газа с контролем температуры подключается к компьютерному измерительному блоку L-микро. Получение данных и вывод их на экран осуществляет компьютерная программа.
Для проведения опытов необходимы: Компьютерный измерительный блок
|
