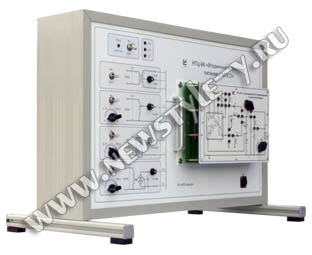

Преобразовательная техника с МПСО

На панели установлены разъем для сменных панелей, устройство индикации измеряемых параметров, разъем для подключения дополнительных устройств, коммутационная аппаратура, а также органы управления, позволяющие изменять параметры цепей питания и элементов исследуемой цепи при проведении лабораторной работы.

Измерения производятся с помощью цифрового измерительного комплекса встроенного в стенд. На панели стенда установлено 7 цифровых индикаторов для отображения измеряемых величин классом точности не хуже 1.

Существует возможность в ходе лабораторной работы изменять профили цифровых индикаторов. В профиле индикации задаются следующие параметры:

• канал измерения;
• предел измерения;
• характеристики измеряемой величины (род тока для амперметров и вольтметров, составляющие мощности для ваттметра).

Сменная панель имеет стандартный размер формата А4. На лицевой поверхности панели нанесено изображение электрической схемы (лабораторной работы) и расположены коммутационные гнезда, часть электрических компонентов и органов управления, влияющих на результаты исследования.

Нижняя часть сменной панели выполнена в виде печатной платы с разъемами для подключения к "Базис-стенду" и предназначена для коммутации всех необходимых элементов стенда при выполнении лабораторной работы.

Большинство сменных панелей являются интеллектуальными и при включении стенда автоматически производят настройку системы измерения, параметров источников питания, максимальных и минимальных величин исследуемых устройств и др.

Сменные панели имеют дополнительную защиту используемых в базис-стенде модулей питания, измерительной системы и нагрузочных элементов от ошибочных действий пользователя.

Подготовка стенда к работе подразумевает принцип "plug&play". Преподавателю требуется только установить выбранную сменную панель для выполнения лабораторной работы. В такой концепции стенда внимание студента сосредоточено только на исследуемой схеме либо устройстве.

Стенд компьютеризирован и подключается к ПК по средствам USB разъема.

К лабораторному стенду прилагается программное и методическое обеспечение:

• комплект методической и технической документации, предназначенный для преподавательского состава.
• программа тестирования студента для допуска к лабораторным работам. В процессе тестирования проверяются как теоретические знания, так и знание содержания выполняемой лабораторной работы. В результате тестирования студент получает оценку знаний.
• Программное обеспечение системы измерения "Осциллограф".

Программное обеспечение системы измерения позволяет:

• выводить в одних координатных осях до 21 измерительного канала, с индивидуальной настройкой параметров масштаба по вертикали для каждого из каналов и общей для всех каналов настройкой параметров масштаба по горизонтали;
• строить фигуры Лиссажу для двух любых измерительных каналов;
• производить анализ спектра любого из используемых измерительных каналов;
• производить измерение частоты сигнала на любом из используемых каналов;
• вычислять активную, реактивную составляющие мощности, полную мощность, коэффициент мощности;
• сохранять массив данных из буфера для последующего анализа;
• производить экспорт осциллограмм в графические форматы;
• задавать параметры ЦАП. ЦАП позволяет формировать сигналы синусоидальной, треугольной и прямоугольной формы;
