Учебный микропроцессорный комплекс УМПК-51

Учебный микропроцессорный комплекс УМПК-51

Арт.: ЗП-03

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Комплекс УМПК-51 служит для изучения особенностей функционирования и программирования однокристальных микроЭВМ (ОЭВМ) К1816ВЕ51 (31) (Intel 8051) и всего круга проблем создания микроконтроллеров на их основе.

Применение комплекса в учебном процессе позволит иллюстрировать специфику построения, разработки и отладки простейших МП управляющих и информационно-измерительных систем на основе ОЭВМ и их программного обеспечения. Может применяться как на начальных стадиях обучения, так и при самостоятельных исследованиях.

ОСНОВНЫЕ АППАРАТНЫЕ СРЕДСТВА. КРАТКАЯ СПРАВОЧНАЯ ИНФОРМАЦИЯ

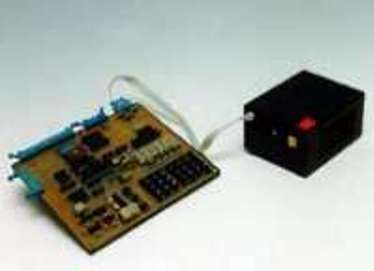

Модуль УМПК-51/ВМ (УЧЕБНАЯ МИКРОЭВМ) реализует все возможности, заложенные в ОЭВМ К1816ВЕ51. Предназначен для изучения программирования и функционирования микроконтроллеров различного назначения, построенных на ее основе. Модуль обеспечивает возможность исследования внутренней структуры и системы команд ОЭВМ, изучения способов ее сопряжения с внешними устройствами, отладки программного обеспечения.

Краткие характеристики модуля:

частота тактового генератора, МГц 6
объем ПЗУ команд/данных, КБайт 4
ОЗУ команд/данных,КБайт 4
разрядность ЦАП и АЦП, Бит 8
диапазон выходного напряжения ЦАП и входного напряжения АЦП, В -10.24 +10.16
  • индикация на 6-знаковом дисплее 8-сегментными светодиодными индикаторами адреса и данных;
  • индикация светодиодами состояния порта Р1 в виде 8-битного двоичного кода;
  • электрическое питание: ток постоянный;
  • En1 — +5В ± 5% не более 1,0 А;
  • En2 — +15В ± 5% не более 0,2 А;
  • EnЗ — +15В ± 5% не более 0,2 А.

Конструктивно модуль выполнен в виде печатной платы с габаритными размерами 270 X 230 X 25 мм, установленной на металлическое основание. Масса модуля с основанием — не более 1,5 кг.

Монитор микроЭВМ обеспечивает следующие режимы работы: просмотр и изменение содержимого внешней памяти;

  • просмотр и изменение содержимого внутренней памяти данных;
  • просмотр и изменение содержимого битов битового процессора;
  • просмотр и изменение содержимого внутренних регистров ОЭВМ;
  • запуск программ в реальном масштабе времени и по шагам команд с заданного адреса или точки останова;
  • вывод кода в диапазоне OO… FP в виде постоянного напряжения -10.24… +10,16 В;
  • преобразование напряжения в диапазоне -10.24… +10.16 В в шестнадцатеричный или десятичный код однократно или в непрерывном цикле;
  • обмен информацией с инструментальной ЭВМ по последовательному интерфейсу RS-232C.

Блок питания предназначен для питания модуля УМПК-51/ВМ от сети переменного тока 220В. Обеспечивает формирование всех питающих напряжений, необходимых для работы микроЭВМ и сопрягаемых с ней модулей комплекса УМГ1К-51. Все каналы имеют защиту от короткого замыкания.

Выходные напряжения источника:

+5В ±3%
-15В ±5%
+15В ±5%
