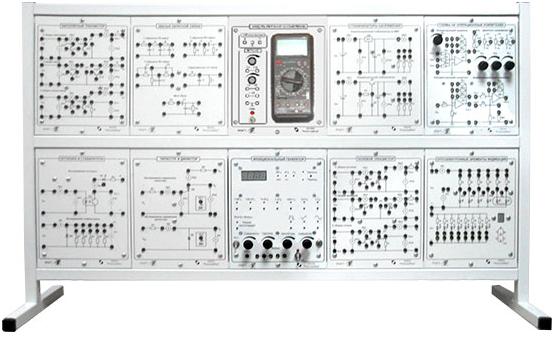

Лабораторный комплекс «Аналоговая электроника» предназначен для обучения студентов различных специальностей средних специальных и высших учебных заведений, изучающих дисциплины «Физические основы электроники», «Схемотехника», «Основы радиоэлектроники». Стенд может быть использован также для обучения учащихся профессионально-технических училищ и слушателей отраслевых учебных центров повышения квалификации инженерно-технических работников.
Особенности исполнения:
- обеспечивается индивидуализация и интенсификация процесса обучения с использованием мультимедийных средств, поясняющих физические процессы и явления, протекающие в электронных приборах и устройствах на их основе;
- сохранение результатов эксперимента для дальнейшей обработки;
- в случае компьютерной версии проведение лабораторного практикума не требует дополнительного измерительного оборудования (осциллограф, мультиметр, и др.);
- программно-аппаратное обеспечение стенда не требовательно к ресурсам персонального компьютера;
- наглядность;
- подключение питающих напряжений большинства модулей стенда производится при помощи тумблеров на передней панели, что сокращает количество соединений при выполнении лабораторных работ и улучшает наглядность собираемых схемы, а также уменьшает вероятность неправильного подключения;
- модульность конструкции стендов и унификация габаритных размеров модулей позволяют изменять расположение модулей по своему усмотрению и в зависимости от изучаемого раздела курса, а также дает возможность дальнейшей модернизации заказанного лабораторного стенда и расширения его функциональных возможностей.
Варианты исполнения:
- АЭ-НР — «Аналоговая электроника», исполнение настольное, ручное;
- АЭ-НК — «Аналоговая электроника», исполнение настольное, компьютерное
Технические характеристики
| Напряжение электропитания, В |
220 |
| Частота питающего напряжения, Гц |
50 |
| Потребляемая мощность, ВА не более |
50 |
| Диапазон рабочих температур, °С |
+10…35 |
| Влажность, не более, % |
до 80 |
Габариты 1064 х 256 х 654 мм. Масса не более 25,7 кг
Состав: модули питания и измерений (ручная версия), питания и измерений (компьютерная версия), функциональный генератор, оптопара и стабилитрон, оптоэлектронные приборы, тиристор и динистор, биполярный транзистор, полевой транзистор, стабилизаторы напряжения, схемы на операционных усилителях, звенья обратной связи.
Перечень лабораторных работ
- Исследование вольтамперной характеристики оптопары
- Исследование вольтамперной характеристики оптоэлектронных приборов
- Исследование вольтамперной характеристики динистора
- Исследование вольтамперной характеристики тиристора
- Исследование характеристик биполярного транзистора
- Исследование схем включения биполярного транзистора
- Исследование параметров и характеристик усилителя без обратной связи
- Исследование параметров и характеристик усилителя с обратной связью
- Исследованием характеристик стабилизаторов
- Исследование характеристик инвертирующего сумматора
- Исследование характеристик неинвертирующего усилителя
- Исследование дифференциального усилителя
- Исследование амплитудно-частотных и фазочастотных характеристик звеньев обратной связи
- Исследование характеристик автогенераторов
|
