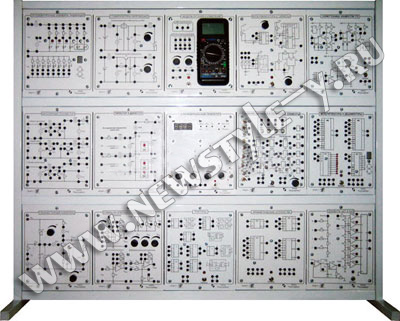

Лабораторный стенд «Электроника» предназначен для обучения учащихся и студентов, изучающих дисциплины «Физические основы электроники», «Схемотехника», «Основы радиоэлектроники», «Основы электроники», «Элементы систем автоматики», «Микроэлектроника», «Электронные цепи и микросхемотехника», «Электронные промышленные устройства», «Цифровые устройства». Стенд может быть использован также для обучения слушателей отраслевых учебных центров повышения квалификации инженерно-технических работников.
Особенности исполнения:
- обеспечивается нагляность, индивидуализация и интенсификация процесса обучения с использованием мультимедийных средств, поясняющих физические процессы и явления протекающие в электронных приборах и устройствах на их основе;
- сохранение результатов эксперимента для дальнейшей обработки;
- в случае компьютерной версии проведение лабораторного практикума не требует дополнительного измерительного оборудования (осциллограф, мультиметр, цифровой анализатор и др.);
- подключение питающих напряжений большинства модулей стенда производится при помощи тумблеров на передней панели, что сокращает количество соединений при выполнении лабораторных работ и улучшает наглядность собираемых схемы, а также уменьшает вероятность неправильного подключения;
- модульность конструкции стендов и унификация габаритных размеров модулей позволяют изменять расположение модулей по своему усмотрению и в зависимости от изучаемого раздела курса, а также дает возможность дальнейшей модернизации заказанного лабораторного стенда и расширения его функциональных возможностей.
Варианты исполнения:
- Э-НР — «Электроника», исполнение настольное, ручное;
- Э-НК — «Электроника», исполнение настольное, компьютерное
Технические характеристики
| Напряжение электропитания, В |
220 |
| Частота питающего напряжения, Гц |
50 |
| Потребляемая мощность, ВА не более |
50 |
| Диапазон рабочих температур, °С |
+10…35 |
| Влажность, не более, % |
до 80 |
Габариты 1266 х 256 х 956 мм. Масса не более 35 кг
Состав: модули: питания и измерений (ручная версия), питания и измерений (компьютерная версия), функциональный генератор, оптопара и стабилитрон, оптоэлектронные приборы, тиристор и динистор, биполярный транзистор, полевой транзистор, IGBT-транзистор, транзисторный усилитель, стабилизаторы напряжения, схемы на операционных усилителях, фильтры, компаратор, звенья обратной связи, задание сигналов и логические элементы, схемотехника элементов ТТЛ (ручная версия), триггеры, регистры и счетчики, арифметические устройства, запоминающие устройства, элементы ЦАП и АЦП, мультиплексоры и дешифраторы, мультивибраторы и таймеры, микроконтроллеры (компьютерная версия).
Перечень лабораторных работ и экспериментов
- Исследование вольтамперной характеристики оптоэлектронных приборов
- Исследование вольтамперной характеристики динистора
- Исследование вольтамперной характеристики тиристора
- Исследование характеристик биполярного транзистора
- Исследование схем включения биполярного транзистора
- Исследование параметров и характеристик усилителя без обратной связи
- Исследование параметров и характеристик усилителя с обратной связью
- Исследование характеристик стабилизаторов
- Изучение способов задания логических уровней, сигналов и их индикации
- Изучение принципов построения и схемотехники элементов ТТЛ
- Изучение основных и базовых логических элементов
- Изучение мультиплексоров
- Изучение преобразователя двоичного кода в десятичный и дешифратора
- Изучение асинхронного триггера, синхронных двухтактных триггеров
- Изучение сумматоров, цифрового компаратора и схемы контроля четности
- Изучение одновибратора, таймера в режиме ждущего одновибратора
- Изучение одновибратора, таймера в режиме мультивибратора
- Изучение ЦАП на основе матрицы R-2R
- Изучение параллельного АЦП и схемы выборки-хранения
|
