| Код стенда с 2012г.: |
НТЦ-11.38 |
| Код стенда до 2012г.: |
НТЦ-38.000 |
| Количество выполняемых работ: |
10 |
| Источник питания: |
3~380/220В 50Гц |
| Потребляемая мощность: |
3,7 кВт |

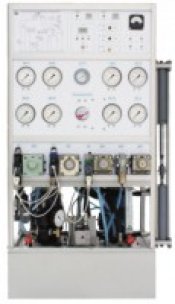

Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу "Гидравлика, гидромашины и гидроприводы" в средних специальных и высших учебных заведениях. Стенд является объединенной версией учебных лабораторных стендов НТЦ-17.000 и НТЦ-36.000.
Стенд позволяет проводить следующие лабораторные работы:
- Измерение давления и расхода, определение режима течения жидкости;
- Построение напорной и пьезометрической линий трубопровода. Изучение уравнения Бернулли;
- Определение коэффициентов местных гидравлических сопротивлений;
- Определение коэффициента гидравлического трения (коэффициента Дарси);
- Исследование нестационарного истечения жидкости через гидродроссель;
- Изучение устройства и определение рабочих и кавитационных характеристик шестеренного насоса;
- Изучение устройства и определение характеристик аксиально-поршневого нерегулируемого гидромотора;
- Изучение устройства и определение характеристик гидроцилиндра;
- Исследование характеристик объемного регулируемого гидропривода с поступательным движением выходного звена (с дроссельным принципом регулирования);
- Исследование характеристик объемного регулируемого гидропривода с вращательным движением выходного звена (с дроссельным принципом регулирования).
На рамной несущей конструкции стенда, выполненной в виде двустороннего базиса, расположены четыре гидропанели и три панели с элементами управления, электроизмерений и схемами гидравлическими принципиальными. Стенд имеет жесткую конфигурацию, не требующую выполнения перед проведением лабораторных занятий каких-либо сборочных работ.
В состав стенда входят две гидростанции.
На стенде установлены:
- два трехфазных электродвигателя;
- три шестеренных насоса;
- два гидроцилиндра;
- один аксиально-поршневой нерегулируемый гидромотор;
- три напорных гидроклапана;
- шесть гидрораспределителей (из них пять с электромагнитным и один с ручным управлением);
- три двухлинейных регулятора расхода;
- два регулируемых дросселя;
- пружинный гидроаккумулятор;
- фильтр;
- монтажные плиты (восемь штук);
- исследуемый трубопровод;
- присоединительная арматура и трубопроводы (жесткие и эластичные).
Благодаря использованию двух трехфазных электродвигателей для привода насосов имеется возможность с высокой точностью определять мощность, подводимую к основному насосу стенда и методически правильно получать рабочие и кавитационные характеристики насоса, а также определять КПД гидропривода при поступательном и вращательном движении выходных звеньев. На стенде предусмотрена возможность изменения в широких пределах скоростей движения выходных звеньев гидродвигателей и нагрузок на них.
Информационно-измерительная система стенда позволяет определять полезные мощности на гидродвигателях, а также мощность, подводимую к гидросистеме.
На стенде установлены:
- четырнадцать манометров и один вакуумметр (один из манометров – электроконтактный);
- три расходомера (два скоростного и один объемного типа);
- два термометра;
- два электронных частотомера с цифровой индикацией результатов измерений;
- два электронных секундомера с цифровой индикацией результатов измерений, имеющих два режима работы: ручной и автоматический;
- один ваттметр.
К лабораторному стенду прилагается программное и методическое обеспечение:
- комплект методической и технической документации, предназначенный для преподавательского состава.
Технические характеристики стенда:
| Питание |
3~380/220 В, 50Гц
|
|
Потребляемая мощность, кВт не более
|
3,7 |
|
Напряжение питания электромагнитов, В
|
+24 |
|
Напряжение питания концевых выключателей хода цилиндров, В
|
+12 |
|
Рабочая жидкость
|
Минеральное масло
|
|
Номинальное давление в гидросистеме, МПа
|
6,3
|
|
Габаритные размеры стенда:
|
|
Ширина, мм
|
1120
|
|
Высота, мм
|
1670
|
|
Глубина, мм
|
660
|
|
Вес оборудования, кг., не более
|
220
|
|
