Гидромашины и гидроприводы М1

Арт.: НТЦ-11.36

Стоимость: уточняйте у наших менеджеров

Код стенда с 2012г.:	НТЦ-11.36
Код стенда до 2012г.:	НТЦ-36.000
Количество выполняемых работ:	5
Источник питания:	3~380/220В 50Гц
Потребляемая мощность:	3,7 кВт

Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу "Гидромашины и гидроприводы" в средних специальных и высших учебных заведениях.

Стенд позволяет проводить следующие лабораторные работы:

Изучение устройства и определение рабочих и кавитационных характеристик шестеренного насоса.
Изучение устройства и определение характеристик аксиально-поршневого нерегулируемого гидромотора;
Изучение устройства и определение характеристик гидроцилиндра;
Исследование характеристик объемного регулируемого гидропривода с поступательным движением выходного звена (с дроссельным принципом регулирования);
Исследование характеристик объемного регулируемого гидропривода с вращательным движением выходного звена (с дроссельным принципом регулирования).

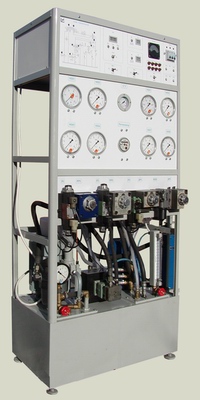

На рамной несущей конструкции стенда, выполненной в виде одностороннего базиса со столом, расположены три панели, предназначенные для установки:

гидроаппаратуры;
приборов измерения давления, расхода и температуры;
элементов управления и электроизмерений.

На последней (третьей) панели расположена схема гидравлическая принципиальная. Стенд имеет жесткую конфигурацию, не требующую выполнения перед проведением лабораторного занятия каких-либо сборочных работ. В состав стенда входят две гидростанции.

На стенде установлены:

два трехфазных электродвигателя;
три шестеренных насоса, два гидроцилиндра;
один аксиально-поршневой нерегулируемый гидромотор;
два напорных гидроклапана;
три гидрораспределителя с электромагнитным управлением;
два двухлинейных регулятора расхода;
два регулируемых дросселя, фильтр;
монтажные плиты;
присоединительная арматура и трубопроводы.

Благодаря используемой трехфазной системе электропитания имеется возможность с высокой точностью определять мощность, подводимую к основному насосу стенда и методически правильно получать рабочие и кавитационные характеристики насоса, а также определять КПД гидропривода при поступательном и вращательном движении выходных звеньев.

При испытаниях гидроприводов и гидродвигателей имеется возможность изменять в широких пределах скорости движения выходных звеньев и нагрузки на них.

При подборе гидравлических устройств стендов обеспечено согласование их характеристик по давлениям и расходам, что позволяет проводить экспериментальные исследования на различных режимах, включая номинальные.

Информационно-измерительная система стенда позволяет определять давления (на стенде установлено восемь манометров и один вакуумметр), расходы (в состав стенда входят два расходомера: объемного типа – для измерения расхода внутренних утечек и скоростного типа), температуру рабочей жидкости, мощность, подводимую к основному насосу, мощности на выходных звеньях (цилиндра и гидромотора), частоты вращений валов основного насоса и гидромотора. Частоты вращения измеряются с помощью электронных частотомеров. В состав стенда входит также электронный секундомер.

К лабораторному стенду прилагается программное и методическое обеспечение:

комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики стенда:

Питание	3~380/220 В, 50Гц
Потребляемая мощность, кВт не более	3,7
Напряжение питания электромагнитов, В	+24
Напряжение питания концевых выключателей хода цилиндров, В	+12
Рабочая жидкость	Минеральное масло
Номинальное давление в гидросистеме, МПа	6,3
Габаритные размеры стенда:
Ширина, мм	1120
Высота, мм	1670
Глубина, мм	660
Вес оборудования, кг., не более	220
