Гидравлика

1. Измерение давления и расхода, определение режима течения жидкости;
2. Построение напорной и пьезометрической линий трубопровода. Изучение уравнения Бернулли;
3. Определение коэффициентов местных гидравлических сопротивлений;
4. Определение коэффициента гидравлического трения (коэффициента Дарси);
5. Исследование нестационарного (неустановившегося) истечения жидкости через гидродроссель (малое отверстие в тонкой стенке).

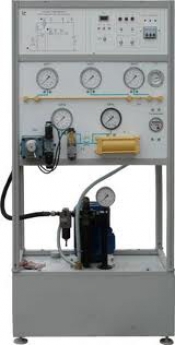

На рамной конструкции стенда, выполненной в виде одностороннего базиса со столом, расположены гидропанель и панель электроизмерений и управления. На панели электроизмерений и управления расположена схема гидравлическая принципиальная. Стенд имеет жесткую конфигурацию, не требующую перед проведением занятия каких-либо сборочных работ.  В состав стенда входит гидростанция.

На стенде установлены трехфазный электродвигатель, шестеренный насос, напорный гидроклапан, фильтр, два распределителя с электромагнитным управлением, двухлинейный регулятор расхода, гидроаккумулятор, монтажные плиты, присоединительная арматура и трубопроводы.

Обеспечение при испытаниях достаточно высоких давлений и скоростей течения жидкости делает изучаемые процессы наглядными, что способствует усвоению учащимися материала. На стенде предусмотрена возможность изменения в широких пределах расхода жидкости.

Информационно-измерительная система стенда позволяет определять давления, расход, температуру рабочей жидкости, время. На стенде НТЦ–17.000 установлено 6 манометров (один из них электроконтактный), скоростной расходомер интегрирующего типа, электронный секундомер, термометр с биметаллическим чувствительным элементом.

В ряде работ полученные экспериментальные характеристики сопоставляются с результатами расчетов, что позволяет оценивать погрешности, допускаемые при расчетах.

К лабораторному стенду прилагается программное и методическое обеспечение:

• комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики стенда:
