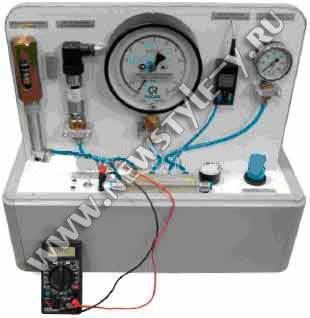

Лабораторная установка – настольное исполнение: манометры, датчики давления и органы управления установлены на панели, в основании находится ресивер и компрессор с блоком питания.
Позволяет изучать средства и методы измерения давления; получать навыки измерения давления стрелочными манометрами и датчиками давления различных типов; оценивать погрешность результатов измерений.
В состав установки входит:
- комплект датчиков давления,
- стрелочные манометры,
- ресивер,
- источник питания для датчиков давления,
- компрессор для создания давления,
- мультиметр.
Технические характеристики
|
Диапазон изменения давления, МПа – от 0+0,001 до 0,5
|
0,005
|
|
Погрешность измерения давления, %
|
5
|
|
Электропитание от сети переменного тока:
|
|
|
напряжением, В
|
220
|
|
частотой, Гц
|
50
|
|
потребляемая мощность, кВт, не более
|
0,6;
|
|
Габаритные размеры не более, мм
|
700х500х600 (длина, поперечный размер, высота);
|
|
Масса не более, кг
|
20
|
|
емкость ресивера, Л
|
1
|
Лабораторные работы:
- Изучение стрелочного манометра, его принципа действия, определение относительной погрешности измерения при различных уровнях давления.
- Изучение индикатора пружинного типа действия, его принципа действия, применения для оценки уровня давления, определение относительной погрешности измерения при различных уровнях давления при сравнении с показаниями манометра.
- Изучение датчика давления с аналоговым выходным сигналом, измеряемым с помощью вольтметра (мультиметра), принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
- Изучение датчика давления с цифровым выходным сигналом, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
- Изучение устройства редукционного клапана, применяемого для регулирования давления воздуха в системе измерений.
- Изучение устройства компрессора, создающего давление воздуха в ресивере и определение его производительности.
|
