| Для изучения принципов преобразования и измерения давления, расхода и температуры жидкости, воздуха.
Конструкция

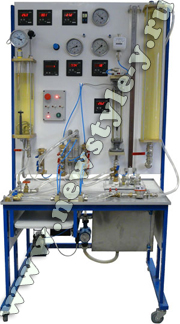

Учебный стенд представляет собой пневмогидравлическую систему, позволяющую осуществлять измерение расхода, давления и температуры жидкости и воздуха различными приборами.
Состоит из системы подачи жидкости, системы подачи воздуха, системы подогрева жидкости, системы измерения количества подаваемой жидкости и воздуха.
Исследуемые устройства и приборы установлены на стенде таким образом, что имеется возможность сравнивать между собой показания измерительных приборов различного типа при измерении одного и того же параметра.
В качестве исследуемых устройств и приборов используются манометры различного типа, расходомеры и счетчики количества, датчики температуры и термометры.
Рамная конструкция в виде стола на колесах с выдвижным столиком для размещения ноутбука.
Состав:
- бак для воды, закрепленный под столешницей;
- приборная панель;
- ресивер для сжатого воздуха, размещенный за приборной панелью;
- датчики давления;
- датчики температуры;
- ротаметр;
- счетчик воды;
- счетчик газа;
- мерные диафрагмы;
- манометры;
- насос для подачи воды в устройства измерения расходов, давления и температуры;
- компрессор для создания запаса сжатого воздуха в ресивере;
- блок управления;
- блок согласования входов компьютера и сигналов с датчиков;
- ноутбук;
- программное обеспечение;
- учебно-методическое обеспечение с описанием лабораторных работ.
Технические характеристики
| Давление в пневматической системе, МПа: |
|
| номинальное |
0,5 |
| максимальное |
0,6 |
| минимальное |
0,25 |
| Расход потребляемого воздуха, л/мин |
0-50 |
| Электропитание от сети переменного тока: |
|
| напряжение, В |
220 ± 22 |
| частота, Гц |
50 |
| Потребляемая мощность (с компрессором и нагревательным элементом), не более, кВт |
2 |
| Емкость накопительного водяного бака, л |
40 |
| Подача водяного насоса, л/мин |
0-35 |
| Емкость воздушного ресивера, л |
10 |
| Подача компрессора, л/мин |
0-36 |
| Габаритные размеры (ширина х глубина х высота), не более, мм |
1010×640 x 2100 |
| Масса стенда (без воды), не более, кг |
100 |
Лабораторные работы по измерению давления
- Изучение стрелочного манометра, его принципа действия, определение относительной погрешности измерения при различных уровнях давления.
- Изучение датчика давления деформационного мембранного типа с аналоговым выходным сигналом и вторичным преобразовательным прибором, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
- Изучение датчика давления с цифровым выходным сигналом, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
- Изучение дифференциального манометра, построенного на базе пьезометров, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометров.
Лабораторные работы по определению расхода жидкости и газа (воздуха)
- Изучение объемного способа измерения расхода воды.
- Изучение способа измерения расхода газа по методу отсеченного объема (объемный способ).
- Изучение способа измерения расхода воды по показаниям счетчика количества воды.
- Изучение способа измерения расхода воздуха по показаниям счетчика газа.
- Изучение способа измерения расхода воды по величине падения давления на мерной диафрагме.
- Изучение способа измерения расхода воздуха по величине падения давления на мерной диафрагме.
- Изучение способа измерения расхода воздуха по показаниям ротаметра, изучение принципа действия ротаметра.
- Изучение способа измерения расхода воздуха по показаниям расходомера.
Лабораторные работы по измерению температуры жидкости и характеристик приборов для ее измерения (на основе жидкости)
- Изучение способов измерения температуры биметаллическим термометром и термосопротивлением. Сравнение характеристик приборов.
- Изучение динамических характеристик термосопротивления.
|
