«Типовой комплект учебного оборудования «Гидростатика-М» (ГС-09-5ЛР-01)

Арт.: УП-574

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Стенд позволяет определять избыточное и вакуумметрическое давление, определять давление в различных точках покоящейся жидкости, силы давления на плоскую поверхность бака и плотность неизвестной жидкости.

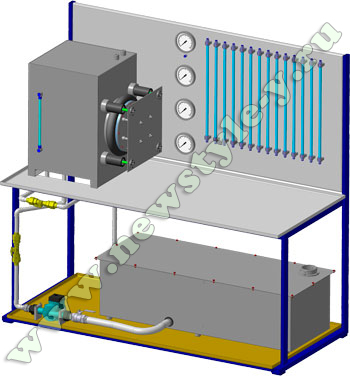

Конструкция

Учебный стенд состоит из рамной конструкции, на которой размещены основные элементы.

На столе размещена емкость (резервуар), в которой создается избыточное или вакуумметрическое давление. На боковой стенке емкости имеется подвижный люк, позволяющий иллюстрировать давление на стенку емкости и эпюру распределения давления при различных степенях заполнения емкости при избыточном давлении или разряжении. Кроме этого на столе размещен дополнительный резервуар с жидкостью меньшей плотности.

Панель измерительная настольная вертикальная, прикреплена к раме с пьезометрическими трубками. На панели размещены пьезометры с уровнем измерения от -250 до 400 мм.

Пьезометр дополнительный для измерения повышенных уровней давления и разряжения, может устанавливаться на стене или крепится к раме стенда, уровень измерения дополнительного блока от -850 до 2050 мм.

Для создания избыточного давления используется циркуляционный насос, подключенный к дополнительному технологическому баку (резервуару) с водой.

Технические характеристики

Максимальное избыточное давление в резервуаре, кПА	20
Диапазон измерения уровня жидкости, мм:
по шкале дополнительного (настенного) блока пьезометров	-850-2050
по шкале настольных пьезометров	-300-400
Электропитание от сети переменного тока:
напряжением, В	220
частотой, Гц	50
Потребляемая мощность, не более, Вт	300
Габаритные размеры (ширина х глубина х высота), не более, мм	1500×700 x 2000
Дополнительный блок пьезометров (настенное крепление или крепление к раме стенда) не более, мм	250×50×3000
Масса стенда (без воды), не более, кг	100

Лабораторные работы

1. Изучение методов создания давления и вакуума.
2. Изучение способов измерения давления и вакуума.
3. Определение силы, действующей на боковую поверхность емкости при избыточном давлении и вакуумметрическом.
4. Изучение эпюр давления, действующего на боковые стенки емкости при избыточном давлении и вакуумметрическом.
5. Определение плотности «неизвестной» жидкости по плотности известной.
