Состав
- Учебный стенд «Пневмопривод и электропневмоавтоматика — кейс» СПУ-КП-09-12ЛР-ЭП;
- учебное пособие с описанием 12 лабораторных работ.
Конструкция

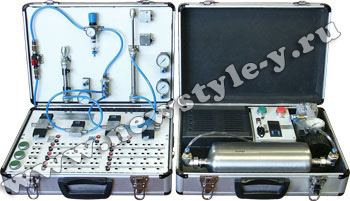

Переносной стенд раскладывается при открытии кейса в конструкцию с монтажной панелью, на которой можно собирать различные пневматические схемы с применением элементов электропневматики.
Пневматические и электрические элементы закреплены на монтажных панелях. Пневматические элементы снабжены быстроразъемными соединениями для сборки пневматических схем. Электрические блоки кнопок и реле снабжены гнездами для сборки электрических схем.
Технические характеристики
Давление в пневматической системе, МПа:
|
|
номинальное
|
0,3
|
максимальное
|
0,8
|
минимальное
|
0,25
|
Расход потребляемого воздуха*, л/мин
|
8
|
Электропитание от сети переменного тока:
|
|
напряжение, В
|
220 ± 22
|
частота, Гц
|
50
|
Потребляемая мощность (с компрессором), не более, кВт**
|
1,05
|
Потребляемая мощность, не более, Вт
|
200
|
Выходное напряжение питания
|
24В
|
Род тока
|
постоянный
|
Сила тока, не более, А
|
2
|
Габаритные размеры (ширина х глубина х высота), не более, мм: |
|
в транспортном состоянии |
430×330 x 150 |
в рабочем состоянии |
430×390 x 410 |
Масса стенда, не более, кг
|
15
|
* Указано среднее за время проведения занятий значение расхода воздуха. Данная величина используется при выборе компрессора с ресивером. Мгновенный расход, потребляемый системой, может быть больше.
** Определяется суммарной мощностью компрессора и мощностью источника питания, входящего в состав стенда.
Компрессор в комплект поставки стенда не входит. Варианты предлагаемых компрессоров приведены далее в разделе дополнительное оборудование.
Лабораторные работы
1. Изучение работы пневматических распределителей. Схемы включения распределителей с электропневматическим управлением. Пневмораспределители моностабильные и бистабильные. 2. Пневматические цилиндры одностороннего действия. Схемы управления пневматическим цилиндром одностороннего действия. 3. Пневматические цилиндры двустороннего действия. Схемы управления пневматическим цилиндром двустороннего действия. 4. Дроссельное регулирование скорости пневмопривода. Схемы дроссельного регулирования: дросселирование в линии нагнетания и в линии выхлопа. 5. Реализация логической функции «ДА» электроконтактными устройствами с помощью электромагнитных реле при электрическом входном сигнале. 6. Реализация логической функции «НЕ» электроконтактными устройствами с помощью электромагнитных реле при электрическом входном сигнале. 7. Реализация логической функции «ИЛИ» электроконтакными устройствами с помощью электромагнитных реле при электрическом входном сигнале. 8. Реализация логической функции «И» электроконтактными устройствами с помощью электромагнитных реле при электрическом входном сигнале. 9. Разработка электрических схем управления пневмоприводами на основе электроконтактных управляющих устройств (электромагнитные реле) с применением логических операций в различных сочетаниях с выходными пневматическими исполнительными устройствами. 10. Реализация «самоподхвата» в электрических схемах с применением электроконтактных управляющих устройств (электромагнитные реле). 11. Схемы пневмоприводов с дискретным управлением по положению с применением электроконтактных управляющих устройств (электромагнитные реле). Применение электрических конечных выключателей в схемах. 12. Синтез многотактных электрических систем управления с применением электроконтактных управляющих устройств (электромагнитные реле). Реализация на стендах электрических систем управления.
Комплектующие пневматических и электрических элементов, блоков
- Блок подготовки воздуха, состоящий из входного крана, фильтра-регулятора;
- коллектор с запирающимися быстроразъемными соединениями;
- пневмоцилиндр одностороннего действия с пружинным возвратом;
- пневмоцилиндр двустороннего действия с магнитным кольцом на поршне;
- дроссель с обратным клапаном;
- элемент «И»;
- элемент «ИЛИ»;
- распределитель 3/2 моностабильного типа с электроуправлением;
- распределитель 5/2 моностабильного типа с электроуправлением;
- распределитель 5/2 бистабильного типа с двусторонним электроуправлением;
- датчик положения штока пневмоцилиндра (электромеханический выключатель нормально разомкнутый);
- датчик положения штока пневмоцилиндра (герконовый выключатель с устройством крепления на пневмоцилиндры);
- манометр;
- блок электрических кнопок;
- блок электромагнитных реле;
- блок питания 24 В постоянного тока.
|
