Съемные электрические модули устанавливаются на монтажную панель во время проведения лабораторных работ.

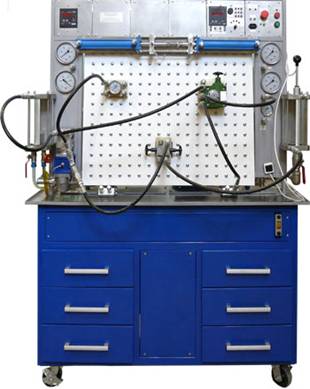

Комплектация стенда:
- два основных насосных агрегата;
- набор рукавов с быстроразъемными соединениями для сборки схем;
- набор тройников и крестовин с быстроразъемными соединениями;
- рабочая жидкость (40 л);
- гидроцилиндр;
- гидромотор;
- насос-нагружатель;
- исследуемый трубопровод;
- гидрораспределитель схемы 574 с ручным управлением;
- гидрораспределитель схемы 64 с ручным управлением;
- гидрораспределитель схемы 44 с ручным управлением;
- гидрораспределитель схемы 574 с электромагнитным управлением;
- гидрораспределитель схемы 64 с с электромагнитным управлением;
- гидрораспределитель схемы 44 с с электромагнитным управлением;
- сдвоенный регулируемый дроссель с обратными клапанами;
- клапан предохранительный прямого действия;
- клапан предохранительный непрямого действия;
- клапан редукционный;
- регулятор расхода двухлинейный;
- регулятор расхода трехлинейный;
- управляемый обратный клапан (гидрозамок);
- делитель потока;
- аккумулятор с блоком;
- пропорциональный распределитель;
- пропорциональный предохранительный клапан;
- электронные блоки управления и согласования для пропорциональной аппаратуры;
- манометры стационарно установленные;
- манометры на съемных плитах;
- вакуумметр;
- электронный тахометр совмещенный с секундомером и счетчиком импульсов;
- датчик давления;
- аналоговый датчик перемещения;
- дискретные датчики положения штока гидроцилиндра с электрическими выходами;
- блок кнопок;
- блок электромеханических реле;
- управляющий программируемый контроллер;
- ноутбук;
- плата ЦАП-АЦП;
- блок согласования платы ЦАП-АЦП с электронными блоками управления и датчиками.
Технические характеристики
| Давление эксплуатации: |
|
| номинальное, МПа |
6 |
| максимальное, не более, МПа |
6,3 |
|
Напряжение питания, В
|
380
|
|
Род тока
|
трехфазный
|
|
Потребляемая мощность, не более, кВт
|
1,8
|
|
Габаритные размеры (ширина х глубина х высота), не более, мм
|
1450 х 650 х 1950
|
| Масса (без рабочей жидкости и съемных элементов), не более, кг |
220 |
|
Емкость бака, л
|
40
|
Перечень лабораторных работ
- Экспериментальное исследование кавитационных и рабочих характеристик шестеренного насоса при различных частотах вращения вала насоса
- Исследование характеристик предохранительного клапана
- Исследование характеристик системы насос — предохранительный клапан
- Экспериментальное исследование течения жидкости по трубопроводу
- Экспериментальное исследование характеристики дросселя с обратным клапаном
- Изучение принципа действия гидравлического распределителя, экспериментальное исследование герметичности гидрораспределителя
- Экспериментальное исследование характеристик двухлинейного регулятора расхода
- Экспериментальное исследование характеристик трехлинейного регулятора расхода
- Экспериментальное исследование характеристик трехлинейного редукционного клапана
- Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода возвратно-поступательного действия
- Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой дросселя в линии нагнетания и слива
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой двухлинейного регулятора расхода в линии нагнетания и в линии слива
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой трехлинейного регулятора расхода в линии нагнетания
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования вращательного движения с применением дросселя
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования вращательного движения с применением двухлинейного регулятора расхода
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с установкой дросселя в линии нагнетания и в линии слива
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с установкой двухлинейного регулятора расхода в линии нагнетания и в линии слива
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с трехлинейным регулятором расхода
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования возвратно-поступательного движения с применением дросселя
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования возвратно-поступательного движения с применением двухлинейного регулятора расхода
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода возвратно-поступательного действия с применением редукционного клапана
- Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия с применением редукционного клапана
- Изучение принципа действия и использование в схемах управления управляемого обратного клапана (гидрозамка) на примере гидропривода возвратно-поступательного действия
- Экспериментальное исследование гидропривода дроссельного регулирования с применением гидрозамка
- Изучение типовых схем гидропривода с применение трехлинейного регулятора расхода (сборка схемы гидропривода дискретного ручного управления)
- Экспериментальное исследование характеристик клапана предохранительного непрямого действия. Влияние на характеристики клапана прямого действия и непрямого (с индивидуальным сливом клапана каскада управления) при их работе с противодавлением на сливе.
- Использование клапана непрямого действия в сочетании с распределителем ( «пилотом») для разгрузки насоса.
- Ступенчатое управление максимальным давлением насосной станции
- Экспериментальное исследование характеристик делителя потока
- Изучение типовых схем гидропривода с применением делителя потока
- Дискретное электроуправление в гидравлических системах
- Изучение блоков электрического управления. Управление кнопками. Управление с помощью электромеханических реле.
- Изучение работы гидравлических распределителей. Схемы включения распределителей. Схемы управления гидравлическим цилиндром с применением распределителей различных типов. Сборка схем.
- Схемы пневмоприводов с дискретным управлением по положению. Применение конечных выключателей в схемах. Сборка схем.
- Основы алгебры логики. Реализация логических функций одной переменной с помощью кнопок и электромеханических реле:
— логическая операция повторения;
— логическая операция инверсия ( «НЕ»).
- Основы алгебры логики. Реализация логических функций двух переменных с помощью кнопок и электромеханических реле:
— логическая операция дизъюнкция ( «ИЛИ»);
— логическая операция конъюнкция ( «И»).
- Применение логических операций при управлении исполнительным механизмом. Управление от нескольких входных сигналов:
— разработка схем с применением логической функции «ИЛИ» и сборка схем на стенде;
— разработка схем с применением логической функции «И» и сборка схем на стенде;
— разработка пневматических схем с применением логических операций в различных сочетаниях. Сборка схем.
- Реализация с помощью электромеханических реле схем «с самоподхватом». Сборка схем.
- Изучение схем включения и характеристик гидравлического реле с электрическим дискретным выходным сигналом.
- Изучение схем включения и характеристик датчика давления с аналоговым электрическим выходным сигналом.
- Изучение схем включения и характеристик электромеханического датчика положения штока гидроцилиндра с электрическим дискретным выходным сигналом.
- Изучение схем включения и характеристик датчика положения штока гидроцилиндра индуктивного типа с электрическим дискретным выходным сигналом.
- Изучение схем включения и характеристик потенциометрического датчика положения штока гидроцилиндра и для получения аналогового электрического выходного сигнала.
- Изучение схем включения и характеристик счетчика импульсов для применения его в системах управления гидроприводами.
- Разработка схем с управлением несколькими исполнительными механизмами. Последовательное управление.
- Разработка схем циклического управления несколькими исполнительными механизмами с применением счетчика импульсов.
- Экспериментальное исследование характеристик аккумулятора
- Разработка схем управления насосно-аккумуляторной гидростанции. Автоматическое поддержание требуемого уровня давления в аккумуляторе.
- Разработка схем циклического управления гидроприводом с насосно-аккумуляторной гидростанцией.
- Изучение схем многонасосных станций со ступенчатой подачей рабочей жидкости с управлением по давлению и разгрузкой насоса с помощью напорных клапанов давления.
- Изучение схем многонасосных станций со ступенчатой подачей рабочей жидкости с управлением по давлению и разгрузкой насоса с помощью реле давления и распределителя с электромагнитным управлением.
- Гидроприводы с применением схем многонасосных станций со ступенчатой подачей рабочей жидкости с управлением по давлению и разгрузкой насоса с помощью реле давления и распределителя с электромагнитным управлением.
- Изучение схем гидроприводов с управлением скоростью перемещения в зависимости от положения штока гидроцилиндра:
- Применение дросселя
- Применение двухлинейного регулятора расхода
- Применение трехлинейного регулятора расхода
- Изучение схем включения пропорционального предохранительной клапана: электрическое и гидравлическое подключение к системам. Исследование характеристик пропорционального клапана.
- Изучение схем включения пропорционального гидрораспределителя: электрическое и гидравлическое подключение к системам. Исследование характеристик пропорционального гидрораспределителя.
- Изучение схем насосных станций с управлением давлением с помощью пропорционального предохранительной клапана. Дискретное задание нескольких уровней давления. Внешнее управление переключением режимов.
- Изучение схем насосных станций с управлением давлением с помощью пропорционального предохранительной клапана. Дискретное задание нескольких уровней давления. Управление переключением режимов в зависимости от положения штока гидроцилиндра.
- Изучение схем гидропривода с пропорциональным регулированием скорости исполнительного механизма. Дискретное задание нескольких уровней входных сигналов:
— внешнее управление;
— управление переключением режимов в зависимости от положения штока гидроцилиндра.
- Изучение основ программирования промышленного контроллера. Аналогия с релейными схемами. Реализация логических операций. Схема включения контроллера в систему.
- Реализация лабораторных работ из раздела 2.32 с применением контроллера (4 лабораторных работ) и работы по п.п. 2.33 и 2.34.
- Применение компьютера (ноутбука для управления гидравлическими системами и сбора информации (16 лабораторных работ).
|
