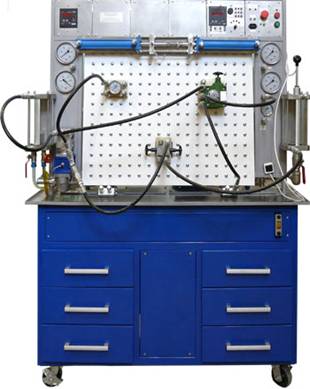

Комплектация стенда:
- основной насосный агрегат;
- набор рукавов с быстроразъемными соединениями для сборки схем;
- набор тройников и крестовин с быстроразъемными соединениями;
- гидроцилиндр;
- гидромотор;
- насос-нагружатель;
- исследуемый трубопровод;
- гидрораспределитель схемы 574 с ручным управлением;
- гидрораспределитель схемы 64 с ручным управлением;
- сдвоенный регулируемый дроссель с обратными клапанами;
- клапан предохранительный прямого действия;
- клапан редукционный;
- регулятор расхода двухлинейный;
- регулятор расхода трехлинейный;
- управляемый обратный клапан (гидрозамок);
- манометры стационарно установленные;
- манометры на съемных плитах;
- вакуумметр;
- электронный тахометр совмещенный с секундомером и счетчиком импульсов;
- учебное пособие по проведению 26-ти лабораторных работ.
Технические характеристики
| Давление эксплуатации: |
|
| номинальное, МПа |
6 |
| максимальное, не более, МПа |
6,3 |
|
Напряжение питания, В
|
380
|
|
Род тока
|
трехфазный
|
|
Потребляемая мощность, не более, кВт
|
1,8
|
|
Габаритные размеры (ширина х глубина х высота), не более, мм
|
1450 х 650 х 1950
|
| Масса (без рабочей жидкости и съемных элементов), не более, кг |
180 |
|
Емкость бака, л
|
40
|
Лабораторные работы
- Экспериментальное исследование кавитационных и рабочих характеристик шестеренного насоса при различных частотах вращения вала насоса.
- Исследование характеристик предохранительного клапана.
- Исследование характеристик системы насос — предохранительный клапан.
- Экспериментальное исследование течения жидкости по трубопроводу.
- Экспериментальное исследование характеристики дросселя с обратным клапаном.
- Изучение принципа действия гидравлического распределителя, экспериментальное исследование герметичности гидрораспределителя.
- Экспериментальное исследование характеристик двухлинейного регулятора расхода.
- Экспериментальное исследование характеристик трехлинейного регулятора расхода.
- Экспериментальное исследование характеристик трехлинейного редукционного клапана.
- Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода возвратно-поступательного действия.
- Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия.
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой дросселя в линии нагнетания и слива.
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой двухлинейного регулятора расхода в линии нагнетания и в линии слива.
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой трехлинейного регулятора расхода в линии нагнетания.
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования вращательного движения с применением дросселя.
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования вращательного движения с применением двухлинейного регулятора расхода.
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с установкой дросселя в линии нагнетания и в линии слива.
- Экспериментальное определение и исследование энергетических и механических. характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с установкой двухлинейного регулятора расхода в линии нагнетания и в линии слива.
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с трехлинейным регулятором расхода.
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования возвратно-поступательного движения с применением дросселя.
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования возвратно-поступательного движения с применением двухлинейного регулятора расхода.
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода возвратно-поступательного действия с применением редукционного клапана.
- Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия с применением редукционного клапана.
- Изучение принципа действия и использование в схемах управления управляемого обратного клапана (гидрозамка) на примере гидропривода возвратно-поступательного действия.
- Экспериментальное исследование гидропривода дроссельного регулирования с применением гидрозамка.
- Изучение типовых схем гидропривода с применение трехлинейного регулятора расхода (сборка схемы гидропривода дискретного ручного управления).
|
