Назначение
Комплект СМП1-Н-Р предназначен для проведения лабораторно-практических занятий в высших, средних и начальных профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80 % при +25оС.
Технические характеристики
| Потребляемая мощность, В•А, не более |
500 |
| Электропитание: |
|
| от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В |
380 ± 38 |
| и от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В |
220 ± 22 |
| частота, Гц |
50 ± 0,5 |
| Класс защиты от поражения электрическим током |
I |
| Габаритные размеры, мм, не более |
|
| длина (по фронту) |
1850 |
| ширина (ортогонально фронту) |
350 |
| высота |
800 |
| Масса, кг, не более |
90 |
| Количество человек, которое одновременно и активно может работать на комплекте |
2 |
Комплектность

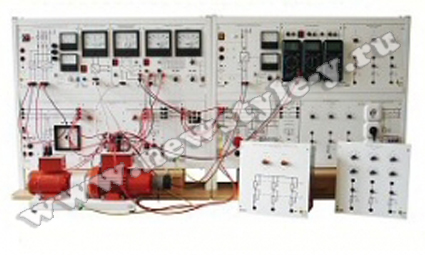

- Электромашинный агрегат (с машиной постоянного тока 101.1, машиной переменного тока 102.1 и преобразователем углового перемещения)
- Трехфазный источник питания
- Источник питания двигателя постоянного тока
- Возбудитель синхронной машины
- Однофазный источник питания
- Трехполюсный выключатель (2 шт)
- Активная нагрузка
- Реостат для цепи ротора машины переменного тока
- Линейный реактор
- Емкостная нагрузка
- Блок синхронизации
- Индуктивная нагрузка
- Трехфазная трансформаторная группа
- Измеритель напряжений и частот
- Указатель угла нагрузки синхронной машины
- Указатель частоты вращения
- Измеритель мощностей
- Блок мультиметров (3 мультиметра)
- Лабораторный стол с двухуровневой рамой
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой
- Набор аксессуаров для комплекта СМП1-Н-Р
- Руководство по выполнению базовых экспериментов «Синхронные машины и привод»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта СМП1-С-Р
Перечень лабораторных работ
1. Синхронный генератор
- Снятие характеристики холостого хода E0=f(If) трехфазного синхронного генератора.
- Снятие характеристики короткого замыкания IК=f(If) трехфазного синхронного генератора.
- Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик трехфазного синхронного генератора.
- Подключение к сети трехфазного синхронного генератора методом точной синхронизации.
- Подключение к сети трехфазного синхронного генератора методом самосинхронизации.
- Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного генератора.
- Снятие U-образной характеристики I=f(If) трехфазного синхронного генератора.
2. Синхронный двигатель
- Пуск синхронного двигателя.
- Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного двигателя.
- Снятие U-образной характеристики I=f(If) трехфазного синхронного двигателя.
3. Электропривод с синхронным двигателем
- Регулирование реактивной мощности трехфазного синхронного двигателя изменением возбуждения.
- Определение координат электропривода системы «Трехфазный синхронный двигатель – электрическая сеть промышленной частоты» в генераторном и двигательном режимах.
|
