Габариты: 2730×800
Назначение
Предназначен для проведения лабораторных занятий по курсам «Электротехника и основы электроники» (раздел «Основы электропривода») и «Электрический привод».

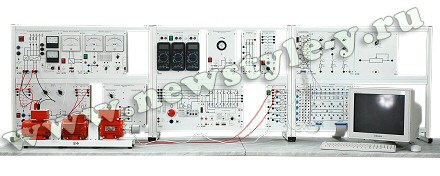

Примерный перечень базовых экспериментов (лабораторных работ), которые выполняются на комплекте типового лабораторного оборудования «Электрический привод» ЭП1-Н-К (Настольное исполнение, компьютеризованная версия)
1.Исследование неавтоматизированных электроприводов в статическом и динамическом режимах.
- Электропривод системы «Источник ЭДС — двигатель постоянного тока независимого/параллельного/последовательного возбуждения».
- Электропривод системы «Преобразователь частоты — асинхронный двигатель с короткозамкнутым ротором».
2. Исследование автоматизированных разомкнутых электроприводов с управлением от компьютера в статическом и динамическом режимах.
- Электропривод системы «Источник ЭДС — двигатель постоянного тока независимого/параллельного/последовательного возбуждения».
- Электропривод системы «Источник напряжения промышленной частоты — асинхронный двигатель с короткозамкнутым ротором».
3. Исследование автоматизированных замкнутых электроприводов с управлением от компьютера в статическом и динамическом режимах.
- Электропривод системы «Источник ЭДС — двигатель постоянного тока независимого/параллельного/последовательного возбуждения».
- Электропривод системы «Преобразователь частоты — асинхронный двигатель с короткозамкнутым ротором».
Состав аппаратной части
- Электромашинный агрегат с маховиком
- Трехфазный источник питания
- Источник питания двигателя постоянного тока
- Преобразователь частоты
- Однофазный источник питания
- Трехполюсный выключатель
- Терминал
- Активная нагрузка
- Реостат возбуждения машины постоянного тока
- Регулируемый автотрансформатор
- Линейные реакторы
- Выпрямитель
- Реостат
- Коннектор
- Блок ввода/вывода цифровых сигналов
- Трехфазная трансформаторная группа
- Блок датчиков тока и напряжения
- Указатель угла нагрузки синхронной машины
- Указатель частоты вращения
- Измеритель мощностей
- Блок мультиметров
- Плата ввода/вывода данных 6023Е с адаптером
- Набор аксессуаров
Программное и методическое обеспечение
- Руководство по выполнению базовых экспериментов «Электрический привод»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта
- Руководство для быстрого начала работы в LabVIEW
- Учебное пособие по LabVIEW
- Руководство по основам сбора данных в LabVIEW
- Руководство пользователя плат 6023Е/6024Е/6025Е
- Справочник по пакету GSIM для управления и моделирования на языке G
- Программное обеспечение на компакт-диске (виртуальные измерительные приборы, осциллографы и устройства управления)
|
