Данный комплект снят с производства Габариты: 1820×800
НАЗНАЧЕНИЕ КОМПЛЕКТА
Предназначен для проведения лабораторных занятий по курсам «Электротехника и основы электроники» (раздел «Электрические машины») и «Электрические машины» (общий курс).

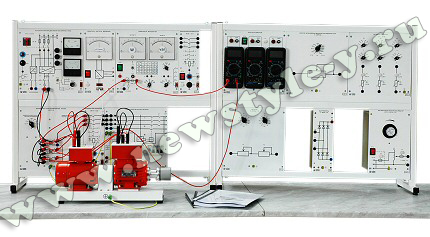

Примерный перечень базовых экспериментов (лабораторных работ), которые можно выполнять на комплекте типового лабораторного оборудования «Электрические машины» ЭМ1-Н-Р (Настольное исполнение, ручная версия)
1. Трансформаторы.
- Определение коэффициента трансформации однофазного трансформатора.
- Снятие и определение характеристик холостого хода I0=f (U), Р0=f (U), cosφ0= f (U) однофазного трансформатора.
- Снятие и определение характеристик короткого замыкания IК=f (U), РК=f (U), cosφК= f (U) однофазного трансформатора.
- Определение уравнительного тока, вызванного неравенством коэффициентов трансформации параллельно включенных однофазных трансформаторов (при наличии не менее двух комплектов лабораторного оборудования ЭМ1-Н-Р).
- Определение группы соединений обмоток трехфазного трансформатора (при наличии осциллографа).
- Подтверждение недопустимости параллельной работы трехфазных трансформаторов с различными группами соединения обмоток (при наличии не менее двух комплектов лабораторного оборудования ЭМ1-Н-Р).
2. Генераторы постоянного тока.
- Снятие характеристики холостого хода E0=f (If) генератора постоянного тока с независимым возбуждением.
- Снятие характеристики короткого замыкания IК=f (If) генератора постоянного тока с независимым возбуждением.
- Определение внешней U=f (I), регулировочной If= f (I) и нагрузочной U=f (If) характеристик генератора постоянного тока с независимым / параллельным возбуждением.
3. Двигатели постоянного тока.
- Определение механической характеристики n=f (M) двигателя постоянного тока с независимым / параллельным / последовательным возбуждением.
- Определение рабочих характеристик n=f (P2), M=f (P2), η=f (P2) двигателя постоянного тока с независимым / параллельным / последовательным возбуждением.
4. Трехфазные асинхронные двигатели.
- Снятие и определение характеристик холостого хода I0=f (U), Р0=f (U), cosφ0=f (U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
- Снятие и определение характеристик короткого замыкания IК=f (U), РК=f (U), cosφК=f (U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
- Определение механической характеристики n=f (M) двигателя.
- Определение рабочих характеристик I=f (P2), P1=f (P2), s=f (P2), η=f (P2), cosφ=f (P2), M=f (P2) трехфазного асинхронного двигателя с короткозамкнутым ротором.
СОСТАВ АППАРАТНОЙ ЧАСТИ
- Электромашинная нагрузка
- Трехфазный источник питания
- Источник питания двигателя постоянного тока
- Однофазный источник питания
- Трехполюсный выключатель
- Активная нагрузка
- Реостат возбуждения машины постоянного тока
- Линейный реактор
- Регулируемый автотрансформатор
- Выпрямитель
- Реостат
- Трехфазная трансформаторная группа
- Указатель частоты вращения
- Измеритель мощностей
- Блок мультиметров
- Набор аксессуаров
МЕТОДИЧЕСКОЕ ОБЕСПЕЧЕНИЕ
- Руководство по выполнению базовых экспериментов «Электрические машины»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта
|
