Назначение
Предназначен для проведения лабораторных занятий по курсу «Электрические и электронные аппараты».

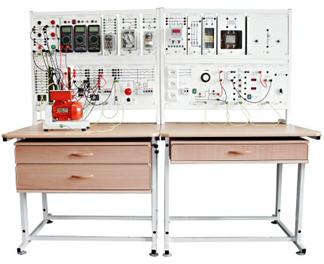

Комплект ЭА1-С-Р предназначен для проведения лабораторно-практических занятий по одноименной учебной дисциплине в высших и средних профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80 % при +25оС.
Технические характеристики
| Потребляемая мощность, В•А, не более |
200 |
| Электропитание: |
|
| от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В |
380 ± 38 |
| и от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В |
220 ± 22 |
| частота, Гц |
50 ± 0,5 |
| Класс защиты от поражения электрическим током |
I |
| Габаритные размеры, мм, не более |
|
| длина (по фронту) |
1850 |
| ширина (ортогонально фронту) |
850 |
| высота |
1600 |
| Масса, кг, не более |
180 |
| Количество человек, которое одновременно и активно может работать на комплекте |
2 |
Комплектность
- Асинхронный двигатель
- Трехфазный источник питания
- Активная нагрузка
- Регулируемый автотрансформатор
- Выпрямитель
- Реостат
- Кнопочный пост управления
- Блок световой сигнализации
- Электротепловое реле
- Автоматический однополюсный выключатель
- Автоматический трехполюсный выключатель
- Клеммная колодка
- Контактор
- Реле максимального тока
- Блок управления и токовой защиты асинхронного двигателя
- Реле времени
- Промежуточное реле
- Однофазный трансформатор
- Сдвоенный реактор
- Блок предохранителей и ограничителей перенапряжений
- Трансформатор тока
- Трансформатор напряжения
- Блок трех мультиметров
- Измеритель тока и времени
- Набор аксессуаров
- Руководство по выполнению базовых экспериментов «Электрические аппараты»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта
Перечень лабораторных работ
1.Аппараты управления
- Определение коэффициента возврата электромагнитного контактора.
- Снятие времятоковой характеристики электротеплового реле.
- Определение коэффициента возврата электромагнитного реле переменного тока.
- Определение коэффициента возврата электромагнитного промежуточного реле переменного напряжения.
- Снятие зависимости выдержки времени от уставки электромеханического реле времени.
- Работа магнитного пускателя в нереверсивной схеме управления асинхронным двигателем.
- Работа магнитного пускателя в реверсивной схеме управления асинхронным двигателем.
- Программирование и работа микропроцессорного блока управления и токовой защиты асинхронного двигателя.
2. Аппараты распределительных устройств
- Снятие времятоковой характеристики предохранителя.
- Снятие времятоковой характеристики автоматического воздушного выключателя.
- Снятие вольтамперной характеристики ограничителя перенапряжений.
- Определение индуктивностей сдвоенного реактора.
- Определение погрешности трансформатора тока.
- Определение погрешности трансформатора напряжения.
|
