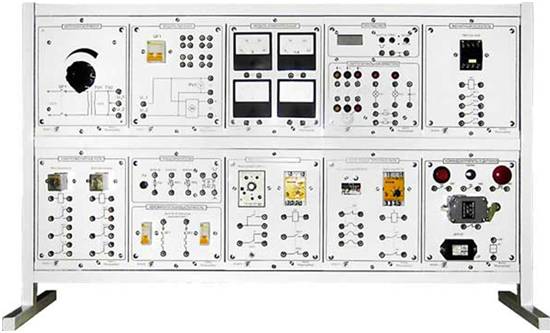

Лабораторный стенд «Электрические аппараты» предназначен для обучения студентов различных специальностей высших учебных заведений, изучающих дисциплину «Электрические аппараты». Стенд может быть использован также для обучения учащихся профессионально-технических училищ и слушателей отраслевых учебных центров повышения квалификации инженерно-технических работников.
Особенности исполнения:
- обеспечивается индивидуализация и интенсификация процесса обучения с использованием мультимедийных средств, поясняющих принципы работы электрических аппаратов и последовательность выполнения лабораторных работ;
- преподаватель может самостоятельно составлять дополнительные лабораторные работы, комбинируя соединение нескольких лабораторных модулей;
- наглядность;
- модульность конструкции стендов и унификация габаритных размеров модулей позволяют изменять расположение модулей по своему усмотрению и в зависимости от изучаемого раздела курса, а также дает возможность дальнейшей модернизации заказанного лабораторного стенда и расширения его функциональных возможностей.
Технические характеристики стенда
| Напряжение электропитания, В |
220 |
| Частота питающего напряжения, Гц |
50 |
| Потребляемая мощность, Вт не более |
80 |
| Диапазон рабочих температур, ˚С |
-10… +35 |
| Влажность, % |
до 80 |
Габариты 1064×256×654 мм. Масса не более 50 кг
| № |
Состав |
Основные характеристики |
| 1 |
Модули:
Питания |
Максимальный допустимый длительный ток 2,0 А
Максимальный допустимый кратковременный ток 5,0 А
Автоматический выключатель ВА47-29 С5 |
| 2 |
Автотрансформатор |
Автотрансформатор TDGC2-500 |
| 3 |
Измерительный |
Вольтметр: ~V (0… 30 В)
Амперметр: ~А (0… 150 мА), ~А (0… 1 А), ~А (0… 5 А) |
| 4 |
Секундомер и светосигнальная арматура |
Диапазон измерения времени 0,001… 99 с
Ручной, автоматический режим измерения
Диапазон напряжения внешнего запускающего сигнала 2,5… 5 В |
| 5 |
Электромагнитное реле |
РП21-003-УХЛ4-24: Pном = 2,5 Вт, Uном = 24 В
РП21-003-УХЛ4-24~: Pном = 2,5 ВА, Uном = 24 В |
| 6 |
Реле времени и напряжения |
Реле времени ВЛ-54 0,1 с 30 мин
Реле напряжения РН-01 пер. 24 В |
| 7 |
Предохранители и автоматический выключатель |
Предохранитель с плавкой вставкой ВП2Б-1В
Самовосстанавливающийся предохранитель типа LVR016S
Самовосстанавливающийся предохранитель типа RXEF040
Автоматический выключатель ВА47-29 1Р 0,5 А 4,5 кА |
| 8 |
Магнитный пускатель |
ПМЛ1100 24В |
| 9 |
Реле тока и тепловое реле |
Реле тока РТ-0,1 (1… 6 А)
Реле РТТ-5-10 (0,42… 0,5… 0,58 А) |
| 10 |
Командоаппараты и датчики |
Концевой выключатель ВПК2112
Датчик конечного положения ДКП-3,5
Кнопки PSW-65, AEA-22, КЕ011 |
| 11 |
Каркас 2 × 5 |
1064×256×654 мм |
| 12 |
Комплект соединительных проводов |
Соединительные провода со штырями Ш4,0 |
| 13 |
Методические указания |
Описание выполнения лабораторных работ |
| 14 |
Техническое описание |
Описание технических характеристик элементов стенда |
| 15 |
Мультимедийное руководство к выполнению лабораторных работ |
СD-R диск |
Перечень лабораторных работ и экспериментов
- Изучение реле постоянного тока
- Изучение реле переменного тока
- Изучение устройств сигнализации
- Изучение контакторов переменного тока
- Изучение магнитного пускателя переменного тока
- Изучение предохранителей с плавкой вставкой.
- Изучение самовосстанавливающихся предохранителей.
- Изучение автоматических выключателей с тепловым расцепителем и с расцепителем максимального тока
- Изучение реле времени
- Изучение реле напряжения
- Изучение реле максимального тока
- Изучение теплового реле
- Изучение конечного выключателя
- Изучение бесконтактных датчиков (выключателей)
|
