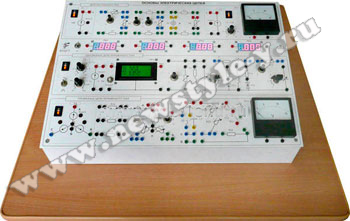

Стенд обеспечивает проведение лабораторно-практических работ по основам электрических цепей.
Состав
Моноблок, содержащий:
- источники питания постоянного и переменного тока
- стрелочные и цифровые электроизмерительные приборы
- микропроцессорный универсальный измеритель мощности (U, I, f, j, cosj)
- RLC- линейные и нелинейные элементы электрических цепей
- устройства коммутации и индикации
- Кабель питания
- Комплект соединительных проводов
- Методические указания
- Техническое описание стенда
Габариты 350 х 150 х 500 мм. Масса не более 10 кг
Перечень лабораторных работ
- Электроизмерительные приборы и измерения в электрических цепях
- Простейшие линейные электрические цепи постоянного тока
- Разветвленная линейная электрическая цепь постоянного тока
- Электрическая цепь постоянного тока с двумя источниками электропитания
- Экспериментальное определение параметров элементов цепей переменного тока
- Электрическая цепь переменного тока с последовательным соединением элементов
- Электрическая цепь переменного тока с параллельным соединением элементов
- Исследование трехфазной цепи при соединении потребителей по схеме «звезда»
- Исследование трехфазной цепи при соединении потребителей по схеме «треугольник»
- Нелинейная цепь постоянного тока с последовательным соединением элементов
- Разветвленная нелинейная электрическая цепь постоянного тока
- Нелинейная цепь переменного тока
- Избирательные свойства электрических цепей
- Переходные процессы в цепях постоянного тока (здесь обязательно нужен осциллограф)
|
