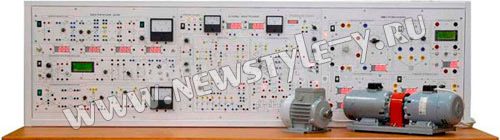

Типовой комплект учебного оборудования «Электротехника и основы электроники», исполнение стендовое ручное 3 моноблока (ЭТиОЭ-М3-СР)

Арт.: УП-821

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Стенд обеспечивает проведение лабораторно-практических работ по основам электрических цепей, электромеханики и электроники.

Конструкция стенда позволяет вынимать моноблоки из каркаса стола и использовать их независимо как отдельные лабораторные стенды (настольный вариант).

Состав

• Моноблок «Основы электрических цепей», содержащий блоки:
  • источники питания постоянного и переменного тока;
  • стрелочные и цифровые электроизмерительные приборы;
  • микропроцессорный измеритель мощности (U, I, f, cosj, j)
  • элементы электрических цепей;
  • коммутационные устройства.
• Моноблок «Основы электроники», содержащий блоки:
  • источник питания;
  • функциональный генератор с цифровым индикатором частоты;
  • измерительные приборы (2 стрелочных амперметра, 2 цифровых вольтметра);
  • диоды и тиристоры;
  • транзисторы;
  • операционный усилитель.
  • логические элементы;
  • СИФУ;
  • генератор импульсов.
• Моноблок «Основы электромеханики», содержащий элементы индикации, управления и мнемосхемы для исследования:
  • однофазного трансформатора;
  • асинхронного двигателя;
  • двигателя постоянного тока;
  • генератора постоянного тока.
• Электромашинный агрегат (ГПТ, ДПТ, АДКР) с электрическими машинами мощностью 90 Вт
• Цифровой фототахометр
• Комплект соединительных проводов и кабелей питания
• Лабораторный стол
• Методические указания
• Техническое описание стенда

Перечень лабораторных работ

Электрические цепи

1. Электроизмерительные приборы и измерения
2. Линейные электрические цепи постоянного тока
3. Экспериментальное определение параметров элементов цепей переменного тока
4. Электрическая цепь переменного тока с последовательным соединением элементов
5. Электрическая цепь переменного тока с параллельным соединением элементов
6. Трехфазная электрическая цепь при соединении потребителей по схеме «звезда»
7. Трехфазная электрическая цепь при соединении потребителей по схеме «треугольник»
8. Нелинейная цепь постоянного тока
9. Нелинейная цепь переменного тока
10. Переходные процессы в цепях постоянного тока

Электромеханика

1. Однофазный трансформатор
   — опыт холостого хода;
   — внешняя и рабочие характеристики при активном характере нагрузки;
   — режим короткого замыкания.
2. Управление трехфазным асинхронным двигателем
   — пробный пуск двигателя;
   — регулировочная характеристика на холостом ходу;
   — механические и рабочие характеристики при соединении обмоток двигателя в треугольник.
3. Испытание двигателя постоянного тока
   — пуск двигателя на холостом ходу;
   — регулировочная характеристика при холостом ходе;
   — естественная механическая и рабочие характеристики;
   — искусственная (реостатная) механическая характеристика.
4. Испытание генератора постоянного тока
   — характеристика холостого хода генератора с независимым возбуждением;
   — внешняя характеристика генератора с независимым возбуждением;
   — внешняя характеристика генератора с параллельным возбуждением.

Основы электроники

1. Исследование диодов
2. Исследование биполярного транзистора
3. Исследование усилительного каскада на биполярном транзисторе
4. Исследование полевого транзистора
5. Исследование оптотранзистора
6. Исследование тиристоров
7. Исследование инвертирующего и неинвертирующего усилителя
8. Исследование интегратора и активного фильтра
9. Исследование компараторов
10. Исследование мультивибратора
11. Исследование логических элементов цифровых интегральных микросхем
12. Исследование однополупериодного неуправляемого выпрямителя
13. Исследование триггеров и счетчика
14. Исследование однофазной мостовой схемы выпрямления
15. Исследование сглаживающих фильтров
16. Исследование параметрического стабилизатора напряжения
