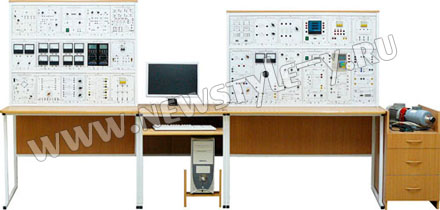

Комплекс обеспечивает проведение лабораторно-практических работ по следующим разделам — электрические цепи, основы электроники, электрические машины, электропривод.
Состав
- Модули электрических цепей и электроники:
- питание 1
- 3-фазный трансформатор
- мультиметры
- измерительный (2 шт.)
- миллиамперметры
- резисторы
- реактивные элементы
- функциональный генератор
- диоды
- транзисторы
- однофазный выпрямитель
- операционный усилитель
- логические элементы и триггеры
- ввода/вывода 1
- Модули электрических машин и электропривода:
- питание стенда
- питание 2
- измерителя мощности
- добавочных сопротивлений (2 шт.)
- ввода/вывода 2
- силовой
- преобразователь частоты
- тиристорный преобразователь
- регуляторы
- автотрансформатор
- однофазный трансформатор
- Электромашинный агрегат (машина постоянного тока, асинхронный двигатель с короткозамкнутым ротором, энкодер) мощность машин 180–370 Вт
- Измеритель мощности
- Персональный компьютер с платой ввода/вывода
- Программное обеспечение (компакт-диск)
- Комплект соединительных проводов и силовых кабелей
- Методические указания
- Техническое описание
- Лабораторный стол (2 шт.)
- Компьютерный стол
- Тумбочка-подставка под электромашинный агрегат.
| Габариты |
3000×1550×650 мм. |
| Масса, не более |
320 кг. |
Перечень лабораторных работ
Раздел «Электрические цепи»
- Электроизмерительные приборы и измерения
- Линейные электрические цепи постоянного тока
- Экспериментальное определение параметров элементов цепей переменного тока
- Электрическая цепь переменного тока с последовательным соединением элементов
- Электрическая цепь переменного тока с параллельным соединением элементов
- Трехфазная электрическая цепь при соединении потребителей по схеме «звезда»
- Трехфазная электрическая цепь при соединении потребителей по схеме «треугольник»
Раздел «Электроника»
- Полупроводниковые диоды
- Биполярный транзистор
- Полевой транзистор
- Однофазный выпрямитель и сглаживающие фильтры
- Исследование тиристоров и управляемых выпрямителей
- Аналоговые электронные устройства на операционном усилителе
- Мультивибратор на операционном усилителе
- Логические элементы на интегральных микросхемах
- Триггеры и счетчики на интегральных микросхемах
Раздел «Электрические машины»
- Исследование однофазного трансформатора
- Исследование генератора постоянного тока
- Исследование ДПТПВ
- Исследование ДПТНВ
- Исследование асинхронного двигателя с короткозамкнутым ротором
- Исследование асинхронного генератора
Раздел «Электропривод»
- Исследование двигателя постоянного тока
- Исследование асинхронного двигателя с короткозамкнутым ротором
- Исследование системы Тиристорный преобразователь — Двигатель
- Элементы систем управления электроприводов
- Система подчиненного регулирования скорости ДПТ с внешним контуром скорости
- Система подчиненного регулирования скорости ДПТ с внешним контуром напряжения
- Исследование преобразователя частоты
- Исследование разомкнутой системы ПЧ-АД
- Исследование замкнутой системы ПЧ-АД
|
