Назначение

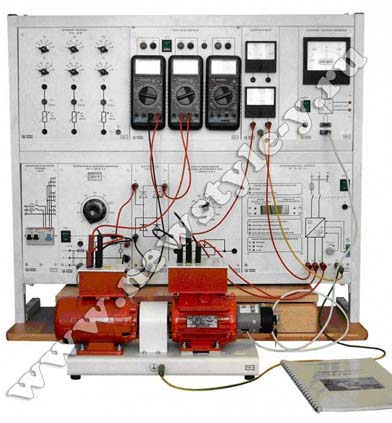

Комплект типового лабораторного оборудования «Электромонтаж и наладка магнитных пускателей» ЭМНМП1-Н-Р (далее — комплект) предназначен для проведения лабораторно-практических занятий в высших, средних и начальных профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80% при +25оС.
Технические характеристики
| Потребляемая мощность, В•А, не более |
1000 |
| Электропитание: |
|
от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В
|
380 ± 38 |
| частота, Гц |
50 ± 0,5 |
| Класс защиты от поражения электрическим током |
I |
| Габаритные размеры, мм, не более |
|
| длина (по фронту) |
910 |
| ширина (ортогонально фронту) |
300 |
| высота |
800 |
| Масса, кг, не более |
70 |
| Количество человек, которое одновременно и активно может работать на комплекте |
2 |
Комплектность
|
№
|
Наименование
|
Кол.
|
|
1
|
Асинхронный двигатель (106)
|
1
|
|
2
|
Трехфазный источник питания
|
1
|
|
3
|
Кнопочный пост управления
|
2
|
|
4
|
Блок световой сигнализации
|
1
|
|
5
|
Электротепловое реле
|
1
|
|
6
|
Автоматический однополюсный выключатель
|
1
|
|
7
|
Автоматический трехполюсный выключатель
|
1
|
|
8
|
Клеммная колодка
|
2
|
|
9
|
Контактор
|
2
|
|
10
|
Вольтметр
|
1
|
|
11
|
Амперметр
|
1
|
|
12
|
Рама настольная двухуровневая с контейнером
|
1
|
|
13
|
Набор аксессуаров для комплекта ЭМНМП1-Н-Р
|
1
|
|
14
|
Руководство по выполнению базовых экспериментов «Электромонтаж и наладка магнитных пускателей»
|
1
|
|
15
|
Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭМНМП1-Н-Р
|
1
|
Комплектность отдельных компонентов комплекта приведена в прилагаемом сборнике руководств по эксплуатации этих компонентов.
Изготовитель оставляет за собой право вносить в комплект усовершенствования без отражения их в паспорте.
Примерный перечень базовых экспериментов (лабораторных работ), которые выполняются на комплекте типового лабораторного оборудования «Электромонтаж и наладка магнитных пускателей» ЭМНМП1-Н-Р (Настольное исполнение, ручная версия)
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска (схемы нереверсивного магнитного пускателя).
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и реверса (схемы реверсивного магнитного пускателя).
- Настройка и проверка схемы тепловой защиты асинхронного двигателя, основанной на использовании электротеплового реле (схемы нереверсивного магнитного пускателя с электротепловым реле).
- Сборка и проверка схемы максимальной токовой защиты асинхронного двигателя, основанной на использовании автоматического выключателя.
|
