Обучающая система по работе с химическими реакторами (исполнение компьютерное). QRQC. Computer Controlled Chemical Reactors Training System.

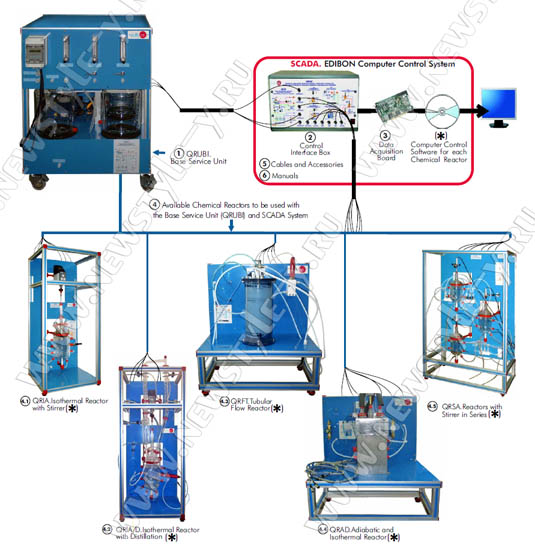

1. Базовое обслуживающие устройство. QRUBI. Base Service Unit.
Это устройство общее для Химических Реакторов и может работать как с одним так и с несколькими устройствами. Оно поддерживает все виды возможностей для функционирования каждого реактора.
2 питательных насоса. 3 бака по 10 литров каждый: два для реактивов и один для продуктов реакции. 2 расходомера для жидкостей с пропускной способностью 0.7-7 и 0.54-5.4 л/час. 2 Расходомер для газа, макс. поток 1440N л/ч и макс. давление 0.5 кг/см . Термостатическая ванна объемом 9 литров которая поддерживает температуру окружающей среды от +5С до +200С. Реле переключения. Насос, контролируемый с ПК, подает воду в рабочее колесо (крыльчатку) которая идет из термостатической ванны и поступает в реактор. Датчик температуры для получения температуры реактора непрерывным способом. Температура контролируется с ПК. Система контроля реакции. Ячейка для измерения электропроводности и кондуктометр прибор для измерения электропроводности, соединенный с коробкой интерфейсом управления.
| Размеры установки: |
1100×1000×980 мм. |
| Вес: |
100 кг. |
2. Блок управления интерфейсом. CIB. Control Interface Box.
- Отображение схемы процессов на передней панели устройства
- Управление при помощи ПК элементами контроля над устройством
- Графическое отображение на ПК всех параметров, одновременно задействованных в процессе исследования
- Калибровка всех датчиков, задействованных в процессе исследования
- PID компьютерное управление
- Контроль всех параметров процесса исследования
- Предоставление графиков в режиме реального времени
- Возможность изменения параметров датчиков при помощи ПК в режиме реального времени
- Обеспечение безопасности на 3 уровнях: механической, электронной, ПО
3. Плата сбора данных. DAB. Data Acquisition Board.
- 16 аналоговых входов
- Скорость передачи данных до 250 000 сигналов в секунду
- 2 аналоговых выхода
- - 24 цифровых входа/выхода
* Программное обеспечение: PID компьютерное управление, сбор данных, управление данными. CCSOF. Software for: PID Computer Control, Data Acquisition, Data Management Software.
- Многофункциональное программное обеспечение. Сбор, обработка, сравнение, хранение, управление информацией
- Регистрация критических значений
- Графическое отображение параметров в режиме реального времени
4. Химические реакторы
|
4.1 Изотермический реактор со смесителем. QRIA. Isothermal Reactor with Stirrer.
|
 |
Практические возможности:
- Определение ионной электропроводности.
- Периодическая загрузка. Получение порядка реакции этилацетата. Метод начальной скорости.
- Периодическая загрузка. Получение порядка реакции каустической соды. Метод начальной скорости.
- Периодическая загрузка. Постоянная скорости вычислений. Постоянная начальной концентрации каустической соды.
- Периодическая загрузка. Постоянная скорости вычислений. Постоянная начальной концентрации этилацетата.
- Формулировка скорости уравнения.
- Периодическая загрузка. Вариация кинетической постоянной. Уравнение Аррениуса.
- Периодическая загрузка. Теоретический и экспериментальный сравнительный переход.
- Отклонение от идеальности.
- Периодическая загрузка. Оказываемое влияние смеси.
- Непрерывная загрузка.
- Непрерывная загрузка. Оказываемое влияние смеси.
- Измерения электропроводности системы: кондуктометр.
- Калибровка датчиков температуры.
- Калибровка ячейки для измерения электропроводности.
|
|
4.2 Изотермический реактор с дистилляцией. QRIA/D. Isothermal Reactor with Distillation.
|
 |
Практические возможности:
- Определение ионной электропроводности.
- Периодическая загрузка. Получение порядка реакции этилацетата. Метод начальной скорости.
- Периодическая загрузка. Получение порядка реакции каустической соды. Метод начальной скорости.
- Периодическая загрузка. Постоянная скорости вычислений. Постоянная начальной концентрации каустической соды.
- Периодическая загрузка. Постоянная скорости вычислений. Постоянная начальной концентрации этилацетата.
- Формулировка скорости уравнения.
- Периодическая загрузка. Вариация кинетической постоянной. Уравнение Аррениуса.
- Периодическая загрузка. Теоретический и экспериментальный сравнительный переход.
- Отклонение от идеальности.
- Периодическая загрузка. Оказываемое влияние смеси.
- Непрерывная загрузка.
- Непрерывная загрузка. Оказываемое влияние смеси.
- Измерения электропроводности системы: кондуктометр.
- Изучение реакционной дистилляции.
- Изучение конденсата алкоголя.
- Изучение органических ангидридов.
- Синтезиз сложных эфиров.
- Калибровка датчиков изменения температуры.
- Калибровка ячейки электропроводности.
|
|
4.3 Трубчатый проточный реактор. QRFT. Tubular Flow Reactor.
|
 |
Практические возможности:
- Анализ реактивов и продуктов реакции.
- Определение ионной электропроводности.
- Теоретический переход трубчатого реактора.
- Экспериментальное определение перехода в трубчатом реакторе.
- Определение порядка реакции.
- Зависимость постоянной скорости и температурного перехода.
- Измерения электропроводности системы: кондуктометр.
- Комплексное очищение установки.
- Калибровка датчиков изменения температуры.
|
|
4.4 Адиабатический изотермический реактор. QRAD. Adiabatic and Isothermal Reactor.
|
 |
Практические возможности:
- Определение ионной электропроводности.
- Периодическая загрузка. Получение порядка реакции этилацетата. Метод начальной скорости.
- Периодическая загрузка. Получение порядка реакции каустической соды. Метод начальной скорости.
- Периодическая загрузка. Постоянная скорости вычислений. Постоянная начальной концентрации каустической соды.
- Периодическая загрузка. Постоянная скорости вычислений. Постоянная начальной концентрации этилацетата.
- Формулировка скорости уравнения.
- Периодическая загрузка. Вариация кинетической постоянной. Уравнение Аррениуса.
- Периодическая загрузка. Теоретический и экспериментальный сравнительный переход.
- Отклонение от идеальности.
- Вычисление коэффициента теплопередачи от змеевика.
- Вычисление реакции гидролиза энтальпии.
- Периодическая загрузка. Оказываемое влияние смеси.
- Непрерывная загрузка.
- Измерения электропроводности системы: кондуктометр.
- Калибровка датчиков изменения температуры.
- Калибровка датчика движения потока.
- Калибровка датчика электропроводности.
|
|
4.5 Реакторы со смесителем, подключенные последовательно. QRSA. Reactors with Stirrer in Series.
|
 |
Практические возможности:
- Определение ионной электропроводности.
- Постоянная работа только с одним реактором.
- Постоянная работа только с одним реактором под воздействием смесей.
- Постоянная работа с тремя реакторами.
- Калибровка датчиков изменения температуры.
- Калибровка ячейки электропроводности.
|
|
5. Кабеля и аксессуары
|
|
6. Методическое обеспечение
|
Дополнительное оборудование:
|
|
7. Программируемый логический контроллер – Процедурный интерфейс. PLC-PI. PLC Module. Programmable Logic Controller - Procedural Interface.
|
|
|
- Управление исследуемыми процессами без использования ПК
- PID управление
- Графическое отображение всех параметров, задействованных в процессе исследования
- Моделирование процессов исследования
- Калибровка всех датчиков, задействованных в процессе исследования
- Содержит принципиальную схему соединений на передней панели устройства
- 16 цифровых входов
- 14 цифровых выходов
- 16 аналоговых входов
- 4 аналоговых выхода
- Многофункциональный сенсорный дисплей высокого разрешения
- Возможность соединения с ПК
|
|
8. Программное обеспечение ПЛК. PLC-SOF. PLC Control Software.
|
|
9. ПО автоматизированного обучения (Расчет и анализ результатов). CAL. Computer Aided Learning Software.
|
|
10. Система моделирования ошибок. FSS. Faults Simulation System.
|
|
