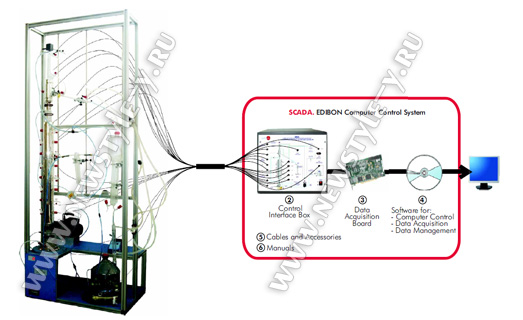

1. Устройство непрерывной дистилляции (исполнение компьютерное)*. UDCC. Computer Controlled Continuous Unit.
Лабораторная установка предназначена для изучения переменных, оказывающих влияние на процесс дистилляции. Позволяет изучить ключевые принципы процессов превращения веществ и энергии.
Практические возможности:
- Непрерывная подача рабочей жидкости в колонну
- Изучение динамики движения рабочей жидкости в тарелке
- Изучение эффекта изменения температуры в процессе непрерывной подачи
- Вычисление теоретического количества тарелок в колонне
- Отслеживание температуры во всех тарелках колонны
- Изучение эффективности ректификации при разном давлении
- Работа различных нагревательных элементов при управлении ими с ПК
- Изучение теплообмена в стеклянных холодильных камерах
Опциональные колонны:
- CAR1. Колонна с кольцами Рашига
- C8P1. 8 тарельчатая колонна (1 температурный рубеж)
- C10P10. 10 тарельчатая колонна (10 температурных рубежей)
- C14P14. 14 тарельчатая колонна (14 температурных рубежей)
- C20P20. 20 тарельчатая колонна (20 температурных рубежей)
2. Блок управления интерфейсом. CIB. Control Interface Box.
- Отображение схемы процессов на передней панели устройства
- Управление при помощи ПК элементами контроля над устройством
- Графическое отображение на ПК всех параметров, одновременно задействованных в процессе исследования
- Калибровка всех датчиков, задействованных в процессе исследования
- PID компьютерное управление
- Контроль всех параметров процесса исследования
- Предоставление графиков в режиме реального времени
- Возможность изменения параметров датчиков при помощи ПК в режиме реального времени
- Обеспечение безопасности на 3 уровнях: механической, электронной, ПО
3. Плата сбора данных. DAB. Data Acquisition Board.
- 16 аналоговых входов
- Скорость передачи данных до 250 000 сигналов в секунду
- 2 аналоговых выхода
- 24 цифровых входа/выхода
4. Программное обеспечение: PID компьютерное управление, сбор данных, управление данными. CCSOF. Software for: PID Computer Control, Data Acquisition, Data Management Software.
- Многофункциональное программное обеспечение. Сбор, обработка, сравнение, хранение, управление информацией
- Регистрация критических значений
- Графическое отображение параметров в режиме реального времени
5. Кабеля и аксессуары
6. Методическое обеспечение
| Размеры установки: |
900×600×2600 мм. |
| Вес: |
200 кг. |
* Так же возможно ручное исполнение установки
Дополнительное оборудование:
7. Программируемый логический контроллер – Процедурный интерфейс. PLC-PI. PLC Module. Programmable Logic Controller - Procedural Interface.
- Управление исследуемыми процессами без использования ПК
- PID управление
- Графическое отображение всех параметров, задействованных в процессе исследования
- Моделирование процессов исследования
- Калибровка всех датчиков, задействованных в процессе исследования
- Содержит принципиальную схему соединений на передней панели устройства
- 16 цифровых входов
- 14 цифровых выходов
- 16 аналоговых входов
- 4 аналоговых выхода
- Многофункциональный сенсорный дисплей высокого разрешения
- Возможность соединения с ПК
8. Программное обеспечение ПЛК. PLC-SOF. PLC Control Software.
9. Система ПО компьютерного обучения. CAI. Computer Aided Instruction Software System.
10. ПО автоматизированного обучения (Расчет и анализ результатов). CAL. Computer Aided Learning Software.
11. Система моделирования ошибок. FSS. Faults Simulation System. |
