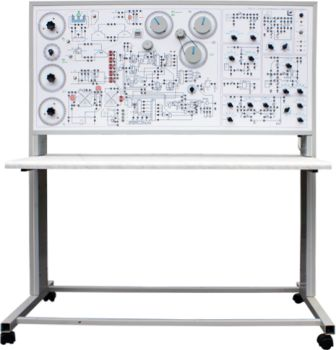

Лабораторный стенд "Основы автоматики и вычислительной техники" НТЦ-12

Арт.: НЦ-11

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Стенд позволяет проводить следующие лабораторные работы:

1. Исследование потенциометрических измерительных преобразователей.
2. Исследование индуктивных и индукционных измерительных преобразователей.
3. Исследование модуляторов и демодуляторов.
4. Исследование вращающихся трансформаторов.
5. Исследование сельсинов, работающих в индикаторном и трансформаторном режимах.
6. Исследование дистанционной передачи на потенциометрах.
7. Исследование дистанционной передачи на сельсинах.
8. Исследование следящей системы на потенциометрах.
9. Исследование следящей системы на сельсинах.
10. Исследование следящей системы на вращающихся трансформаторах.
11. Линейные формирующие цепи.
12. Исследование диодных ограничителей.
13. Исследование мультивибратора.
14. Исследование блокинг-генератора на транзисторах.
15. Исследование генератора пилообразного напряжения.
16. Исследование линейной модели следящей системы (в составе измерительно-вычислительного комплекса НТЦ-16.000).
17. Исследование динамики нелинейных следящих систем (в составе измерительно-вычислительного комплекса НТЦ-16.000).
18. Элементы цифровых следящих систем.
19. Исследование цифровых фазовых дискриминаторов.
20. Исследование временного дискриминатора.

Конструктивно стенд состоит из корпуса, в который установлено электрооборудование, электронные платы, лицевая панель и столешница интегрированного рабочего стола.

В корпусе стенда размещены:

• блок питания ±15 В 1 А, +5 В 1 А;
• плата измерителя частоты вращения;
• плата дискриминаторов;
• плата генераторов;
• плата усилителей.

На лицевой панели изображены электрические схемы объектов исследования. Все схемы, изображенные на панели, разбиты на группы в соответствии с тематикой проводимых работ.
На панели установлены коммутационные гнёзда, коммутацинная аппаратура, а также органы управления, позволяющие изменять параметры элементов при проведении лабораторной работы.

Так же на лицевой панели расположены исследуемые обеъкты::

• пара сельсинов;
• пара вращающихся трансформаторов;
• потенциометрические датчики;
• индуктионнный датчик частоты вращения;
• двигатель постоянного тока.

Для проведения работы необходимо собрать схему объекта исследования с помощью унифицированных перемычек, позволяющих собирать схемы без потери их наглядности.
Необходимые измерения производятся с помощью сигнальных светодиодов или мультиметра (поставляется отдельно) и осциллографа (поставляется отдельно).

К лабораторному стенду прилагается методическое обеспечение:

Технические характеристики стенда:

• лабораторный стенд «Основы автоматики и вычислительной техники» НТЦ-12.000;
• методические указания;
• паспорт;
• комплект перемычек;

Рекомендуемое дополнительное оборудование, не входящее в комлект поставки:

• осциллограф;
• мультиметр.
