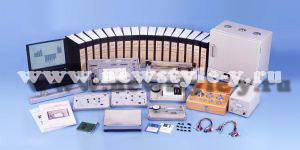

Лабораторный комплекс «Изучение и калибровка компьютерных измерительных систем»

Арт.: ЕИ-06

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Лабораторный комплекс «Изучение и калибровка компьютерных измерительных систем» является комплектом для  обучения  с различным схемами  управления и нагрузочным модулям промышленных установок при помощи датчиков (преобразователей). Модульные схемы управления данного оборудования с замкнутыми цепями позволяют изучать достраиваемые схемы управления, используемые в промышленности.

Оборудование комплекса использует датчики промышленного стандарта (0~10В, 4~20мА) и оснащено интерфейсом RS-232 для экспериментов по управлению посредством компьютерного интерфейса. Управляющие программы могут быть написаны и загружены из компьютера в однокристальный микропроцессор через последовательный порт ПК.

В комплекте поставляется программное обеспечение по сбору данных на основе системы LabVIEW, которая  является графическим языком программирования для сбора данных, управления приборами и анализа полученных результатов. Программы входящие в комплекс представляют инструмент для создания виртуальных контрольно-измерительных приборов. Виртуальный контрольно-измерительный прибор состоит из интерфейса пользователя, диаграммы потока данных и описания подключений датчиков при помощи иконок. Он прост и легок в изучении, сокращает затраты и время для научно-исследовательских работ учащихся и сокращает время учебного эксперимента.

Состав комплекса:

Сенсорный модуль

Главный модуль преобразователей

Модуль преобразователя AD590

Модуль преобразователя термопары

Модуль преобразователя температуры PT-100

Модуль преобразователя влажности

Модуль динамометрического преобразователя

Модуль преобразователя линейно-регулируемого дифференциального трансформатора

Модуль фотовольтаического преобразователя

Модуль пересчетного устройства

Модуль с линейной шкалой

Модуль ИК преобразователя

Многоканальный модуль с дистанционным управлением

Модуль ультразвукового преобразователя

Модуль датчика давления

Модуль преобразователя напряжение — частота

Модуль преобразователя частота – напряжение

Список опытов:

1. Характеристики различных датчиков:

Фотодиод

Фотопрерыватель

Магнитный датчик

Пироэлектрический детектор

Термистор

Язычковый переключатель

Датчик угла наклона

Ртутный переключатель

Предельный выключатель

Вибровыключатель

Электростатический конденсаторный микрофон

Электродинамический микрофон

2. Эксперименты по изучению общих характеристик датчиков:

Газовый/дымовой детектор

Датчик на основе эффекта Холла (аналоговый)

Датчик этанола

Датчик на основе эффекта Холла (цифровой)

3. Эксперименты с преобразователем температуры:

Характеристики преобразователя температуры и преобразовательная цепь

Регулирование температуры бойлера

Цифровой термометр

Управление на основе интерфейса I/O компьютера

Управление на основе однокристального микропроцессора

4. Эксперименты с преобразователем температуры термопары:

Кривая характеристик и преобразовательная цепь термопары

Пожарная сигнализация

Цифровой термометр

Управление на основе интерфейса I/O компьютера

Управление на основе однокристального микропроцессора

5. Эксперименты с преобразователем температуры:

Измерение температурных характеристик

Пожарная сигнализация

Цифровой термометр

Управление на основе интерфейса I/O компьютера

Управление на основе однокристального микропроцессора

6. Эксперименты с преобразователем влажности:

Характеристики преобразователя влажности и преобразовательная цепь

Регулирование влажности в теплицах

Цифровой гигрометр

Управление на основе интерфейса I/O компьютера

Управление на основе однокристального микропроцессора

7. Эксперименты  с измерением веса при помощи тензометрического датчика:

Характеристики и преобразовательная цепь термодатчика

Измерение веса

Цифровые весы

Управление на основе интерфейса I/O компьютера

Управление на основе однокристального микропроцессора

8. Эксперименты с преобразователем LVDT:

Характеристики и преобразовательная цепь LVDT

Измерение положения

Измерение расстояния

Управление на основе интерфейса I/O компьютера

Управление на основе однокристального микропроцессора

9. Эксперименты  с фотовольтаическим преобразователем:

Характеристики и преобразовательная цепь фотовольтаического преобразователя

Характеристики различных источников света

Автоматическое освещение

Цифровой люксметр

Управление на основе интерфейса I/O компьютера

Управление на основе однокристального микропроцессора

10. Эксперименты с линейной шкалой:

Характеристики линейной шкалы

Измерение движений

Управление на основе интерфейса I/O компьютера

11. Эксперименты с ИК преобразователем:

Характеристики переменного тока  AC/ постоянного тока DC

Счетчик

Дистанционный ИК контроль

12. Эксперименты с ультразвуковым преобразователем:

Измерение свойств ультразвука

Детектор движения

13. Эксперименты с датчиком давления:

Характеристики входа с нулевым давлением

Измерение максимального давления

Сигнализация избыточного давления

14. Эксперименты с преобразователями напряжение – частота и частота – напряжение:

Характеристики преобразователей VF/FV

Управление на основе интерфейса I/O компьютера

Программированное генерирование временных импульсов
